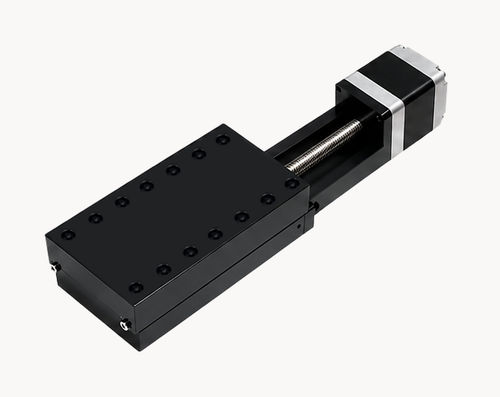

Módulo linear com fuso de esferas DMP 100

compacto

Visão geral do produto
Módulo linear compacto de 42 mm com fusos de esferas, projetado para posicionamento linear de precisão. Curso: 100 mm; passo do fuso: 2 mm; deslocamento linear por passo: 0,01 mm/step.

Características do motor

• Número de peça do motor: DMP100-17E2115BS24-80175-110
• Fase: 2
• Ângulo por passo: 1.8°
• Corrente nominal/fase: 1.5 A (RMS)
• Resistência/fase: 1.9 ±10% Ω
• Indutância/fase: 2.2 ±20% mH
• Deslocamento linear por passo: 0.01 mm/step
• Diâmetro do fuso de esferas: Φ8 mm
• Passo do fuso de esferas: 2 mm
• Classe de precisão: C5(DY)
• Classe de isolamento: B
• Resistência de isolamento: 100 MΩ (500 VDC)
• Aumento de temperatura: 80 °C
• Curso: 100 mm
• Temperatura de operação: 0-40 °C (sem condensação)

Desenhos dimensionais
Imagem externa do produto e desenho dimensional detalhado fornecidos: DMP_100.png e DMP100-dimension.jpg. Utilizar para verificação de montagem e integração.

Curvas velocidade-empuxo
Curvas caracteríticas velocidade-empuxo disponíveis para configurações Single Stack e Double Stack (referência de tamanho: 42 mm). Consultar as curvas para escolher a configuração adequada conforme velocidade e empuxo necessários.

Condições de teste
Tensão de teste: 24 Vdc; Modelo do driver: DS-OLS2-FPD (driver chopper bipolar) à corrente nominal (RMS). O empuxo do motor pode variar conforme a tensão de alimentação e as condições do driver. Recomenda-se uma margem de empuxo de 50 %.

Especificações técnicas

• Modelo: DMP 100
• Número de peça do motor: DMP100-17E2115BS24-80175-110
• Fase: 2
• Ângulo por passo: 1.8°
• Corrente nominal por fase: 1.5 A (RMS)
• Resistência por fase: 1.9 ±10% Ω
• Indutância por fase: 2.2 ±20% mH
• Deslocamento linear por passo: 0.01 mm/step
• Diâmetro do fuso de esferas: Φ8 mm
• Passo do fuso de esferas: 2 mm
• Classe de precisão: C5(DY)
• Classe de isolamento: B
• Resistência de isolamento: 100 MΩ (500 VDC)
• Aumento máximo de temperatura: 80 °C
• Curso padrão: 100 mm
• Folga axial do fuso: 0.005 mm
• Temperatura de operação: 0-40 °C (sem condensação)
