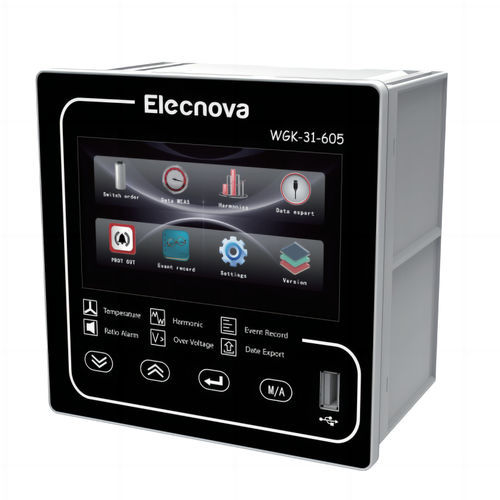

O controlador de compensação de potência reactiva da série WGK adopta um design digital e um algoritmo de amostragem AC. Está equipado com TFT HMI e porta RS-485 padrão para suportar o protocolo Modbus-RTU.
Principais características
design totalmente digital, utilizando o algoritmo de amostragem AC
a interface homem-máquina adopta um ecrã TFT ou um ecrã LCD de cristais líquidos chinês de grande dimensão
montagem modular, design de aparência simplificada
com interface de barramento padrão RS-485, suporta o protocolo de comunicação Modbus-RTU
visualização em tempo real da tensão, corrente, fator de potência, potência ativa, potência reactiva, tensão harmónica, corrente harmónica, frequência, estado de comutação do condensador, temperatura e outros parâmetros
função de proteção de harmónicas
ajuste do fator de potência alvo cosφ dentro do intervalo de 0,80 (atraso)-1-0,80 (avanço)
● Comutação manual/automática para seleção
suporta capacidade igual, codificação e modo de comutação de controlo difuso
quando a fonte de alimentação da rede é interrompida por mais de 15 ms, a perda de tensão é libertada
a capacidade de saída de cada circuito de saída pode ser definida ao mesmo tempo
Principais parâmetros técnicos
modo de ecrã: Ecrã tátil TFT
tensão de amostragem: 400V ou 220V
tensão de trabalho: AC220 V
número nominal de circuitos: 12 circuitos/21 circuitos
entrada nominal: 5A
tem dois modos de trabalho de compensação manual e compensação automática
tem a função de medição e proteção de harmónicas
possui interface de comunicação de barramento de campo padrão RS-485, Modbus-RTU (opcional)
método de instalação: instalação em painel
---
