Máquina de corte a laser 3D YDAC
para metaispara chapaspara chapas metálicas

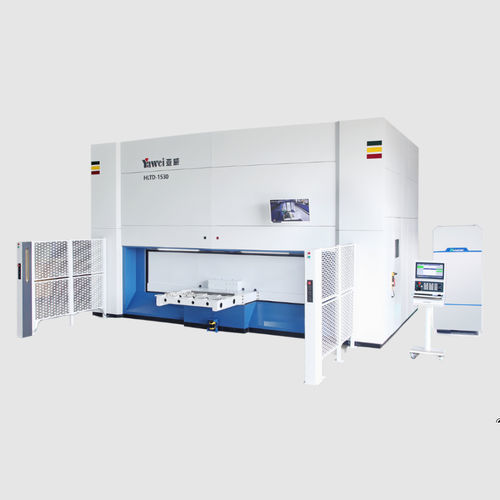

Máquina de corte a laser 3D - YDAC - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / para chapas metálicas
Máquina de corte a laser 3D - YDAC - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / para chapas metálicas
Guardar nos favoritos
Comparar

Características

Tecnologia
a laser 3D
Material trabalhado
para metais
Formato das peças de trabalho
para chapas, para chapas metálicas
Função combinada
para furação
Características de construção
tipo cantilever, de 5 eixos
Outras características
de alta velocidade, CE, tridimensional
Curso X

3.000 mm
(118,11 in)

Curso Y

1.500 mm
(59,06 in)

Curso Z

650 mm
(26 in)

Velocidade de corte

1,667 m/s
(5,469 ft/s)

Repetibilidade

0,03 mm, 0,05 mm
(0,0012 in, 0,002 in)

Aceleração

9,81 m/s²
(32,19 ft/s²)

Descrição

Descrição do produto
Máquina de corte a laser 3D de cinco eixos projetada para o corte de peças metálicas tridimensionais, destinada principalmente a resolver o corte de furos e o acabamento de bordas de peças conformadas a quente.
Estabilidade: estrutura em balanço com cabo de aço e alta rigidez que garante corte estável, de alta velocidade e alta precisão a longo prazo.
Segurança: proteções da máquina em conformidade com as normas internacionais de segurança CE.
Diversificação: suporta posicionadores tipo E, tipo R, bancada móvel e outras formas de carga/descarga.

Parâmetros do produto
YDAC, YDGC Máquina de corte a laser 3D de 5 eixos
Curso eixo X: 3000mm
Curso eixo Y: 1500mm
Curso eixo Z: 650mm
Ângulo de rotação eixo C: N*360°
Ângulo de rotação eixo A: ±135°
Curso eixo Q: ±10mm
Velocidade máx. X/Y/Z: 100m/min
Aceleração máx. X/Y/Z: 1g
Velocidade máx. rotação C/A: 120/120 r/min
Aceleração máx. rotação C/A: 60 rad/s^2
Precisão de posicionamento X/Y/Z: ±0.05mm
Repetibilidade de posicionamento X/Y/Z: 0.03mm
Precisão de posicionamento C/A: 0.015°
Repetibilidade C/A: 0.005°

Características / Especificações técnicas
  • Projetada para cortar peças metálicas 3D; adequada para corte de furos e acabamento de bordas em peças conformadas a quente
  • Estrutura em balanço com cabos de alta rigidez para corte estável e preciso em alta velocidade
  • Proteções da máquina em conformidade com CE
  • Suporta múltiplas configurações de carga/descarga: posicionador E, posicionador R, bancada móvel
  • Curso eixo X: 3000mm
  • Curso eixo Y: 1500mm
  • Curso eixo Z: 650mm
  • Rotação eixo C: N*360°
  • Rotação eixo A: ±135°
  • Curso eixo Q: ±10mm
  • Velocidade linear máx. (X/Y/Z): 100m/min
  • Aceleração linear máx. (X/Y/Z): 1g
  • Velocidade rotação máx. C/A: 120 r/min cada
  • Aceleração rotação máx. C/A: 60 rad/s^2
  • Precisão de posicionamento (X/Y/Z): ±0.05mm
  • Repetibilidade de posicionamento (X/Y/Z): 0.03mm
  • Precisão eixos C/A: 0.015°; repetibilidade: 0.005°
