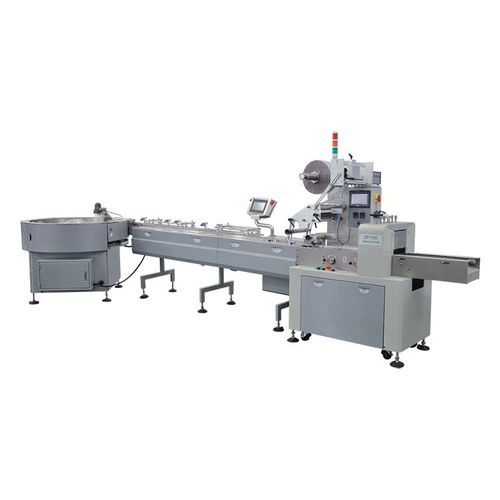

Máquina embaladora automática GQ

controlada por CLPcom túnel de retraçãocom filme termoencolhível

Descrição do produto
As máquinas de embalagem tipo almofada da série GQ são unidades industriais projetadas para embalar automaticamente alimentos, medicamentos e artigos de uso diário. Elas formam embalagens individuais em forma de almofada usando filmes flexíveis ou papel com alimentação inferior, adaptando-se a diferentes velocidades de produção e tipos de embalagem.

Modelos disponíveis

• GQX-350 — máquina de embalagem almofada com alimentação de papel inferior
• GQ-350 — máquina de embalagem almofada de alta velocidade
• GQ-450 — máquina de embalagem almofada de alta velocidade
• GQ-590 — máquina automática de embalagem por termoencolhimento

Funções / Capacidades do processo

• Alimentação e transporte automáticos
• Medição e porcionamento precisos
• Enchimento do produto
• Formação automática de saco e selagem
• Impressão de data e lote
• Controle de inflação/escape
• Descarga do produto acabado para manuseio a jusante

Princípio de funcionamento — Máquina com alimentação de papel inferior

• Fornecimento de papel: o rolo de papel é desemrolado e alimentado para a unidade de abertura/formação.
• Formação da embalagem: o papel é dobrado formando uma estrutura tubular aberta semelhante a um tubo de filme para embalagem tipo almofada.
• Alimentação do produto: os produtos são inseridos na estrutura tubular em posições definidas.
• Selagem e corte: formação, selagem e corte (por calor ou pressão) para criar sacos de papel individuais.
• Descarga: os sacos finalizados são descarregados para embalagem secundária (fita, caixas, etc.).

Princípio de funcionamento — Máquina almofada de alta velocidade

• Estrutura mecânica e sistema de controle otimizados para altas velocidades de embalagem.
• Sistema de posicionamento de alta precisão para selagem e corte exatos.
• Automação avançada: alimentação, selagem e corte sincronizados com parâmetros ajustáveis.
• Projetada para operação contínua e confiável em alta velocidade.

Princípio de funcionamento — Máquina automática de termoencolhimento

• Sistema de alimentação: os produtos são posicionados em uma esteira ou linha de alimentação.
• Fornecimento do material de embalagem: filme ou sacos termoencolhíveis são desemrolados de bobinas.
• Selagem e corte: filme/sacos são cortados e selados no tamanho requerido.
• Encolhimento térmico: produtos passam por um forno contínuo ou túnel de encolhimento para ajuste firme.
• Resfriamento e fixação: resfriamento para estabilizar e fixar o ajuste do filme.

Características e vantagens

• Alta precisão de medição e eficiência produtiva.
• Design ergonômico e operação simples.
• Construção compacta que economiza espaço de produção.
• Flexibilidade para adaptar-se a diferentes tamanhos e formas de produto.
• Boa selagem e conservação quando são utilizados materiais adequados.
• Adequada para embalagem unitária e para arranjos em bloco ou tiras.

Especificações técnicas

• Controle: PLC com regulação de velocidade por inversor de frequência.
• Funções automáticas: contagem automática, exibição do comprimento do saco e velocidade de embalagem.
• Controle de temperatura: regulação automática PID.
• Rastreamento de material: rastreamento fotoelétrico (detecção de marca de cor) para filmes impressos.
• Segurança & diagnóstico: proteção contra sobrecarga, proteção contra vazamentos, alarme e autodiagnóstico com indicação clara de falhas.
• Posicionamento & corte: controle digital da posição de corte para cortes de alta precisão e redução do desperdício de filme.
• Materiais de embalagem compatíveis: filme plástico, filme termoencolhível e papel inferior para modelos à base de papel.
