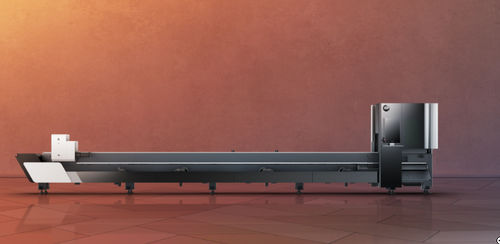

Máquina de corte a laser de fibra SK

para metaisde tuboscom software de parametrização

Visão Geral
O Bodor SK é uma máquina de corte a laser de fibra para tubos concebida para processamento automatizado e de alto rendimento. Integra mandris duplos independentes, elevada aceleração de eixos e alta velocidade de rotação para reduzir desperdício e aumentar a eficiência produtiva.

Destaques de desempenho

• Aceleração máxima testada: 2,7G para movimentos rápidos de eixos e redução do tempo de ciclo.
• Velocidade de rotação do mandril: até 260 rpm para suportar cortes e indexação rápidos.
• Velocidade de deslocamento Z da cabeça laser (algoritmo atualizado): 60 m/min, ≈25% mais rápida que a geração anterior.

Principais vantagens

• Mandris dianteiro e traseiro independentes que permitem avanço do mandril dianteiro e passagem do traseiro para obter desperdício quase zero (ex.: resíduo ≈40 mm conforme processo).
• Carregamento e corte concorrentes com dispositivo de carga automática — ciclo de carga ultra-rápido ≈8 s para otimizar o takt time.
• Apoio de fixação estável para peças longas através de dupla fixação, melhorando a qualidade das peças e a repetibilidade do posicionamento.
• Nesting inteligente por IA e geração automática em 3 passos para reduzir trabalho manual e otimizar utilização do material (melhoria típica ≈30%).
• Melhoria no posicionamento/roundness: >20% reportado vs geração anterior.

Estrutura e características mecânicas

• Estrutura de cama Sky Bow: transmissão triangular tridimensional para equilíbrio de torque e distribuição otimizada das forças nos trilhos.
• Mandril em liga de alta resistência com castanhas endurecidas para maior precisão de posicionamento e durabilidade.
• Projeto interno totalmente selado contra poeira para evitar travamento de rolos e prolongar vida útil.
• Mandril dianteiro com curso além da cabeça laser para permitir corte com dupla fixação em peças longas.

Automação e fluxo de trabalho

• Dispositivo de carregamento automático que suporta carga e corte em paralelo (ex.: ciclo de carga ultra-rápido ≈8 s durante o corte).
• Geração em 3 passos: selecionar tipo de tubo → gerar desenho por parâmetros → processamento com um toque para peças repetitivas.
• Nesting inteligente por IA: otimiza layouts e trajetórias de corte para aumentar eficiência e reduzir consumo de tubos (ex.: economia anual >1000 tubos em cenários abrangentes).

Capacidades opcionais

• Suportes seguidor em dupla zona (opcional): rolos seguidores na zona de carga, rolos biónicos em U profundo, placa seguidora na zona de descarga — suporte servo completo para precisão uniforme.
• Processamento zero-tail (opcional) para atingir desperdício quase zero sob estratégias de nest otimizado.
• Corte biselado (opcional) com estrutura de deslocamento zero para reduzir o movimento da cabeça e permitir cortes prontos para solda sem folga em uma única passagem.

Garantia e validação
Programas de suporte Bodor padrão e opções de garantia estendida disponíveis (ex.: programa de 5 anos referido pela Bodor). Dados de desempenho provenientes de laboratório; resultados reais dependem de material, configuração e condições de operação.

Especificações técnicas

• Série / modelo: SK Series (Bodor SK)
• Aceleração máxima (testada): 2,7G
• Velocidade máxima do mandril: até 260 rpm
• Velocidade Z da cabeça laser: 60 m/min (atualização de algoritmo)
• Carregamento automático: ciclo ultra-rápido ≈8 s (carregamento concorrente com corte)
• Produtividade corte de pequeno diâmetro (ex.): até ≈500 peças/min (dados laboratoriais)
• Melhoria de posicionamento/circularidade: >20% vs geração anterior (relatado)
• Opções: suporte dupla zona, processamento zero-tail, corte biselado, módulos de alimentação automática
