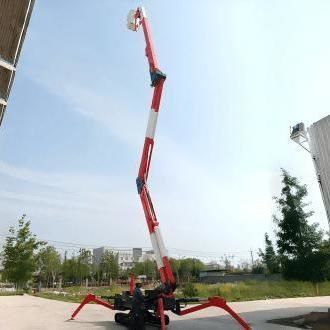

Plataforma tipo aranha de esteiras G-X23E

elétricahidráulicaa diesel

Este elevador de lança em aranha de lagartas com isolamento oferece uma altura de trabalho de 23m e uma altura de plataforma de 21m, projetado para operações em linha viva até 66kV. É alimentado por um motor diesel de 18,2kW e fornecimento elétrico de 220V. Especificações principais de isolamento: - Seção da lança (0,7 m): 141kV/1min, sem flashover, falha ou superaquecimento - Seção da lança (1,5 m): 105kV/1min, corrente de fuga ≤200μA - Lança base e plataforma (0,4 m): 50kV/1min, sem flashover ou superaquecimento - Teste completo do veículo (1,5 m): 141kV/1min, totalmente aprovado Especificações: - Altura máxima de trabalho: 23m - Altura máxima da plataforma: 21m - Raio máximo de trabalho: 9.8m - Dimensões da plataforma: 0.6×0.6×1.0m - Comprimento - retraído: 7.46m - Largura armazenada: 0.89m - Altura armazenada: 2.1m - Comprimento efetivo de isolamento da barra superior: ≥1.0m - Comprimento efetivo de isolamento da barra inferior: ≥0.3m Produtividade: - Capacidade de elevação: 200 kg - Ocupação da plataforma: 2 - Rotação da plataforma: ±80° - Rotação da lança: 45° - Rotação da mesa giratória: 360° - Velocidade de condução - retraído: 2.1km/h - Capacidade de inclinação: 30% - Ângulo máximo de trabalho: 15° - Peso: 4800kg Potência: - Classificação de tensão de isolamento: 66 kV - Material da barra: Material isolante FRP Características: - Estabilizadores de perna de sapo - Nivelamento automático com um toque com travas de segurança para maior estabilidade. - Sistema de dupla potência - Desempenho estável com controle de velocidade hidráulico contínuo para operação suave. - Segurança hidráulica - Cilindros de lança e estabilizadores equipados com válvulas de equilíbrio, travas hidráulicas e uma bomba elétrica de emergência para garantir a segurança do sistema mesmo em caso de falha da mangueira. - Trilhos de borracha - Trilhos ajustáveis em largura e operados independentemente permitem que a máquina opere eficientemente em ruas estreitas e ambientes extremamente complexos ou difíceis. - Cesta de trabalho ao nível do solo - A plataforma pode ser abaixada ao solo para entrada/saída fácil e segura. - Design de lança de dupla isolação - Os braços superior e inferior são isolados para garantir a segurança do operador durante o trabalho em linha viva. - Sistema de controle superior isolado - Fornece proteção adicional para operadores que trabalham em linhas vivas e previne efetivamente vazamentos de superfície na plataforma. - Cobertura de proteção elétrica na barra superior - Adiciona mais de 1,0 metro de comprimento efetivo de isolamento. Mesmo quando a lança isolada está totalmente retraída, o desempenho de isolamento é mantido.
