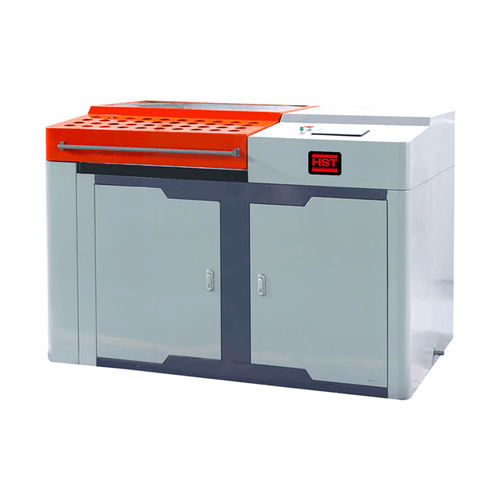

Máquina de ensaio de flexão HST-BTG60

motorizadapara barras e tubos

Máquina de teste de flexão de tubos de aço soldada (fluido de baixa pressão) "é um equipamento especial para o teste de flexão plana de tubos de aço metálico. Padrão: ISO 8491: 1998 Materiais metálicos Tubos (em seção completa) Teste de flexão ISO 5173: 2023 Teste de destruição de soldas em materiais metálicos Teste de dobração Métodos de ensaio e definições para ensaios mecânicos de produtos de aço ASTM A370-22 Principais parâmetros técnicos: Faixa nominal de diâmetro de tubo de aço curvo (DN) DN6 (Φ10.2), DN8 (Φ13.5), DN10 (Φ17.2), DN15 (Φ21.3), DN20 (Φ26.9), DN25 (Φ33.7), DN32 (Φ42.4), DN40 (Φ48.3), DN50 (Φ60.3) ângulo de flexão do tubo de aço 0°-90° configuração livre (Configuração gratuita personalizada de 0° a 180° disponível) Velocidade de operação do rolo ≤ 1,4 r/min Precisão do controle do ângulo de flexão ± 1,5 ° Equipado com raio de manga dobrada R (6 vezes diâmetro) para tubos de aço Φ21,3 mm × 6 ≈ 127,8 mm; Φ26,9 mm × 6 ≈ 161,4 mm; Φ33,7 mm × 6 ≈ 202,2 mm Φ42,4 mm × 6 ≈ 254,4 mm; Φ48,3 mm × 6 ≈ 289,8 mm; Φ60,3 mm × 6 ≈ 361,8 mm Opcional: Φ10,2 mm × 6 ≈ 61,2 mm; Φ13,5 mm × 6 ≈ 81 mm Φ17,2 mm × 6 ≈ 103,2 mm Raio da roda R5, R6.8, R8.6, R10.7, R13.5, R16.9, R21, R24.2, R30.2 Método de controle de teste 1Controle manual: controlar manualmente o teste de flexão da amostra e controlar manualmente o ângulo de flexão durante o processo de flexão; 2Controle automático: o teste de flexão é controlado automaticamente pelo equipamento, o ângulo de flexão pode ser definido, o ângulo é exibido de tempos em tempos durante o processo de flexão, e o ângulo de flexão atinge o ângulo definido para automaticamente. Potência do motor 1,5 kw
