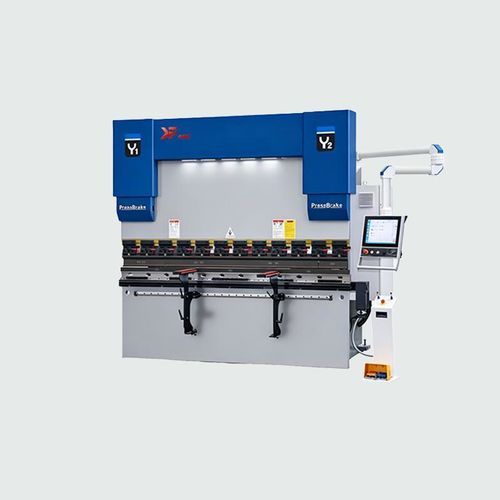

Prensa dobradeira servo-hidráulica KTP series

CNCautomáticade alta potência

Descrição curta

• Preço FOB: US $0.5 - 9,999 / Peça

1. Sistema CNC
O TP10S é um controle CNC com ecrã tátil de 10" concebido para dobradeiras. Controlado por bus CAN, proporciona posicionamento preciso e fiação simplificada. Ao inserir a espessura da chapa e o ângulo de dobra, calcula automaticamente a profundidade de dobra e as dimensões desdobradas. Compensação integrada de deflexão e ângulo para manutenção da precisão dimensional. Suporta expansão multi-eixo, dobra circular em vários passos, grande capacidade de programas e estatísticas de produção.

2. Estrutura síncrona com eixo de torção
O eixo é forjado e martelado, oferecendo alta resistência, boa elasticidade e conceção ajustável para movimento sincronizado do cursor.

3. Sistema elétrico
Intertravamento de segurança que corta a alimentação ao abrir a porta. Inclui acionamentos servo de elevado desempenho e componentes Schneider Electric para fiabilidade do controlo.

4. Sistema hidráulico
A unidade hidráulica usa um motor nacional de topo, combinado com cilindros e componentes hidráulicos de qualidade para durabilidade contínua.

Tabela técnica
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800

Especificações técnicas / Pontos-chave

• Controle CNC: TP10S 10" touchscreen, bus CAN, cálculo automático de profundidade e dimensões desdobradas, compensação de deflexão e ângulo, expansão multi-eixo e dobra circular multi-etapas, grande capacidade de programas e estatísticas de produção.
• Eixo de torção: Corpo forjado e martelado para alta resistência, comportamento elástico e ajustabilidade para operação síncrona.
• Elétrico: Acionamentos servo e componentes Schneider Electric; intertravamento de segurança (corte de alimentação à abertura).
• Hidráulico: Motor doméstico de alta qualidade, cilindros e componentes hidráulicos duráveis.
• Gama de modelos: Série KTP de ~400 kN a 6000 kN, mesas 1600–6000 mm, potências 5.5–45 kW; consulte a tabela para parâmetros detalhados.
