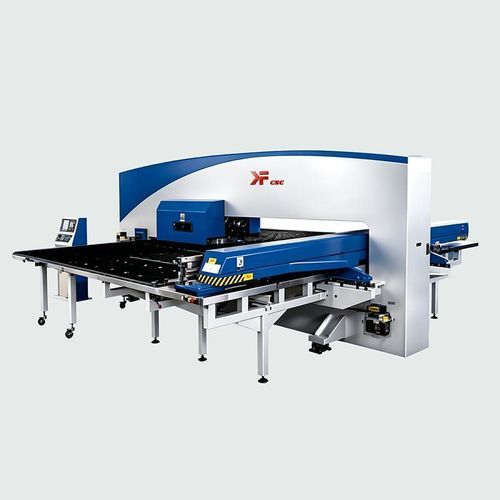

Prensa elétrica SPS3050eletrônicade conformaçãopuncionadeira
Guardar nos favoritos
Comparar
Características
- Acionamento
- elétrica, eletrônica
- Função
- de conformação, puncionadeira, de marcação por percussão
- Aplicações
- para chapa
- Estrutura
- de pistão, com mesa giratória
- Sistema de controle
- CNC
- Outras características
- com servoacionamento, rotativa
- Força
30,58 tf
- Abertura
89 mm
(4 in)- Golpes/min
1.500 p/min
- Curso
32 mm
(1,26 in)- Largura das placas
1.500 mm
(59 in)- Comprimento das placas
5.000 mm
(197 in)- Velocidade de avanço
1.333,3 mm/s
- Peso
17 t
(19 us ton)- Comprimento total
550 cm
(217 in)- Largura total
526 cm
(207 in)- Altura total
225 cm
(89 in)
Descrição
Descrição curta
Principais módulos / Destaques
Lista de configuração
Especificação técnica principal
LAYOUT DA TORRETA (32 estações)
Características / Especificações técnicas
- Equipado com controlo CNC FANUC e servomotores AC digitais FANUC para controlo de movimento preciso
- Estrutura em aço soldado tipo O com tratamento de têmpera para rigidez e mínima deformação
- Cabeçote de curso servo-mecânico avançado com frequência máxima de marcação até 1800/1500 cpm
- Função de segundo posicionamento para eliminar zonas mortas no processamento
- Componentes de transmissão de marcas internacionais (fuso de esferas REXROTH, guia linear THK) para alta precisão
- Componentes pneumáticos e elétricos de marcas reconhecidas
- Torreta espessa de precisão em ferro nodular HQ600 com 80 mm de altura e guia autolubrificante para vida útil prolongada das ferramentas
- Função de perfuração contínua em ponto de ruptura
- Ferramentas especiais de conformação para rolar, roscar, conformar e marcar
Principais módulos / Destaques
- Sistema CNC FANUC e sistema servo AC
- Unidade de punção com curso servo-mecânico avançado
- Dispositivo de lubrificação automático
- Servomotores FANUC
- Torreta espessa de precisão
- Dispositivo de detecção de empenamento da chapa
Lista de configuração
- 1 | FANUC 0i-P special system | 1 set | FANUC (Japão)
- 2 | AC servo amplifier | 4 sets | FANUC (Japão)
- 3 | AC servo motors | 4 sets | FANUC (Japão)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Alemanha)
- 7 | Precision linear roller rail | 3 sets | THK (Japão)
- 8 | Precision screw pillow | 4 sets | NSK (Japão)
- 9 | Pneumatic parts | 1 set | SMC (Japão)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Alemanha)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (Reino Unido)
- 14 | Water chiller | 1 set | China
Especificação técnica principal
- 1. Força nominal: 300 KN
- 2. Diâmetro máx. do punção: Φ88.9 mm
- 3. Tipo de transmissão: Servo
- 4. Construção do quadro: Quadro em O
- 5. Tamanho máx. da chapa (uma reposição): 1500×5000 mm
- 6. Espessura máx. da chapa: 6 mm
- 7. Peso máx. da chapa: 150 kg
- 8. Precisão de punção: ±0.1 mm
- 9. Curso do eixo: 32 mm
- 10. Comprimento de percurso X/Y: 2500/1500 mm
- 11. Frequência máx. de punção: 1500 min-1
- 12. Velocidade máx. de posicionamento: X=80 m/min, Y=64 m/min
- 13. Velocidade de rotação da torreta: 30 r/min
- 14. Número de estações de ferramentas: 32 set
- 15. Número de grampos flutuantes: 3 set
- 16. Sistema CNC: FANUC
- 17. Número de eixos controlados: 5 axis
- 18. Monitor: 10.4 polegadas cor
- 19. Dimensões da máquina (aprox.): 5500×5260×2250 mm
- 20. Peso da máquina (aprox.): 17 T
LAYOUT DA TORRETA (32 estações)
- A: 16 — 3–12.7 mm
- B: 10 — ≤31.7 mm
- C: 2 — ≤50.8 mm
- D: 2 — ≤88.9 mm
- IT: 2 — ≤50.8 mm
Características / Especificações técnicas
- Modelo: SPS3050
- Sistema CNC: FANUC 0i-P
- Transmissão: Totalmente elétrica servo
- Força nominal: 300 KN
- Diâmetro máx. do punção: Φ88.9 mm
- Tamanho máx. da chapa (uma reposição): 1500×5000 mm
- Espessura máx. da chapa: 6 mm
- Precisão de punção: ±0.1 mm
- Estações de ferramentas: 32
- Grampos flutuantes: 3
- Eixos controlados: 5 axis
- Peso aproximado: 17 T
