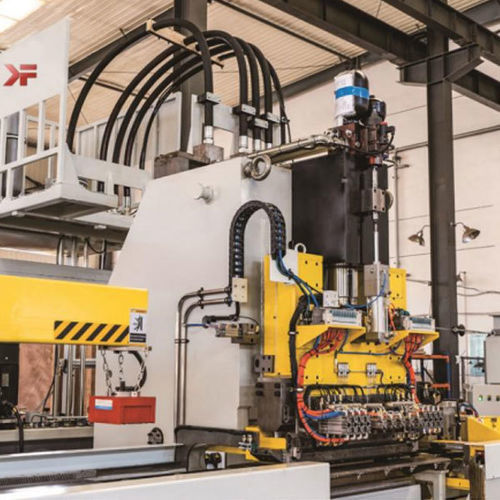

Puncionadeira CNC

hidráulicacom servoacionamentopara metais

Descrição curta

• Desenvolvida especificamente para a fabricação de U‑beams para caminhões, integrando o sistema hidráulico alemão H+L.
• Garras flutuantes para alimentação da chapa; zona morta da ferramenta pequena e desmontagem fácil; inclui função de punção pontual.
• Unidade de punção e componentes de transmissão críticos com lubrificação centralizada automática. Sistema de programação automática gera os programas de processamento para operação simples e completa.
• Processamento em canal duplo durante a punção para maior produtividade.
• Detecção automática de furos com vazamento e quebra de ferramenta.
• Projetada para manutenção conveniente.
• Transporte de sucata integrado reduz a intensidade de trabalho dos operadores; sistema de alarmes completo garante integridade da máquina e segurança do pessoal.

Componentes principais e características

• Sistema CNC Beckhoff e unidades servo Rexroth com interface HMI full‑touch.
• Sensores Balluff (Alemanha).
• Sistema hidráulico H+L (Alemanha).
• Guias lineares e fusos de esferas de alta precisão.

Principais especificações técnicas
1 — Descrição: Força nominal — Unidade: KN — Parâmetro: 1000, 1000, 2000, 1000, 1000
2 — Descrição: Espessura máxima da chapa — Unidade: mm — Parâmetro: 12,7
3 — Descrição: Tamanho máximo da chapa — Comprimento da viga — Unidade: mm — Parâmetro: 13500
4 — Descrição: Tamanho máximo da chapa — Largura externa — Unidade: mm — Parâmetro: 365
5 — Descrição: Tamanho máximo da chapa — Altura da aba — Unidade: mm — Parâmetro: 110
6 — Descrição: Diâmetro máximo de uma perfuração — Unidade: mm — Parâmetro: φ 60
7 — Descrição: Número de ferramentas — Unidade: conjunto — Parâmetro: 18, 18, 9, 10, 10
8 — Descrição: Eficiência de punção — Unidade: s/furo — Parâmetro: 0,85
9 — Descrição: Quantidade de garra — Unidade: pc — Parâmetro: 3
10 — Descrição: Tolerância direção X — Unidade: mm — Parâmetro: ≤±0,3 (distância entre furos ≤ 400); ≤±0,5 (distância entre furos ≤ 13500)
11 — Descrição: Tolerância direção Y — Unidade: mm — Parâmetro: ≤±0,3
12 — Descrição: Tolerância furo alma para lateral — Unidade: mm — Parâmetro: ≤±0,5
13 — Descrição: Tolerância furo aba para lateral — Unidade: mm — Parâmetro: ≤±0,5
14 — Descrição: Tolerância furo em relação à frente da viga — Unidade: mm — Parâmetro: ≤±0,5

Características técnicas / especificações

• Força nominal: 1000 / 1000 / 2000 / 1000 / 1000 KN (variantes)
• Espessura máxima da chapa: 12,7 mm
• Comprimento máximo da viga: 13500 mm
• Largura externa: 365 mm
• Altura da aba: 110 mm
• Diâmetro máximo de uma perfuração: φ 60 mm
• Número de ferramentas: variantes 18 / 18 / 9 / 10 / 10 conjuntos
• Eficiência de punção: 0,85 s/furo
• Quantidade de garra: 3 pc
• Tolerância X: ≤±0,3 mm (distância entre furos ≤400); ≤±0,5 mm (distância entre furos ≤13500)
• Tolerância Y: ≤±0,3 mm
• Tolerância furo alma para lateral: ≤±0,5 mm
• Tolerância furo aba para lateral: ≤±0,5 mm
• Tolerância furo em relação à frente da viga: ≤±0,5 mm
