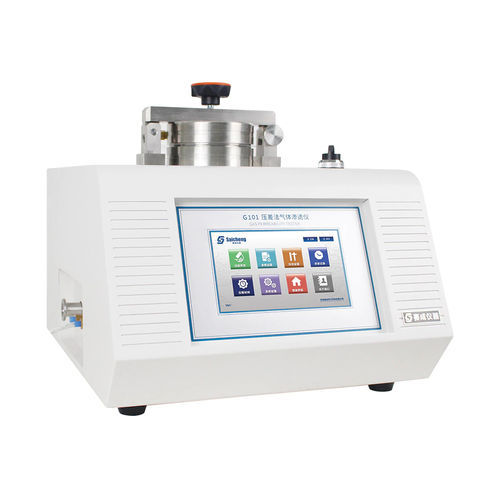

Testador de permeabilidade a gazes G101

para filme plásticopara embalagenspara papel

O Testador de Permeabilidade ao Gás G101 baseia-se no método da pressão diferencial e é adequado para a determinação profissional da permeância e da permeabilidade de películas plásticas, películas compostas, materiais de alta barreira, folhas e folhas metálicas.

Características do produto

• Ecrã tátil a cores de 7 polegadas com interface gráfica de utilizador (GUI).
• A taxa de transmissão de gás, o coeficiente de solubilidade, o coeficiente de difusão e o coeficiente de permeabilidade da amostra podem ser obtidos numa única operação.
• Os sensores de pressão de alta precisão garantem elevada exatidão e repetibilidade do sistema de medição.
• O instrumento dispõe de três modos de ensaio: modo proporcional, modo temporal e modo de avaliação inteligente.
• O intervalo de ensaio pode ser alargado para satisfazer os requisitos de ensaios de elevada transmitância.
• As pinças pneumáticas para amostras impedem o deslizamento das amostras e garantem a exatidão dos dados de ensaio.
• O instrumento utiliza sensores de alta precisão e pode testar vários gases, incluindo oxigénio, dióxido de carbono, azoto, ar, hélio e gases inflamáveis perigosos (opcional), tais como hidrogénio e metano.
• O sistema de controlo de temperatura de alta precisão (opcional) pode regular com precisão a temperatura desde a temperatura ambiente até 95 °C, com uma precisão de ±0,1 °C.
• Uma película de referência para calibração rápida garante dados de ensaio precisos e universais (opcional).
• O instrumento está equipado com o mais recente software operativo da SAICHENG, que apresenta uma interface intuitiva, processamento inteligente de dados, gestão rigorosa de utilizadores, armazenamento seguro de dados, assinatura eletrónica, etc.
• Equipado com microimpressora e interface USB padrão.

Princípio do ensaio
A amostra pré-condicionada é montada na célula de difusão de gás, de modo a formar uma barreira estanque entre duas câmaras. A câmara de pressão mais baixa é primeiro evacuada, seguida da evacuação de toda a célula. Em seguida, é introduzido gás na câmara evacuada de pressão mais elevada, criando uma diferença de pressão constante entre as duas câmaras. O gás permeia a amostra do lado de pressão mais elevada para o lado de pressão mais baixa. Através da monitorização das variações de pressão na câmara inferior, é possível determinar a permeabilidade ao gás e outras propriedades de barreira da amostra.

Normas de ensaio
Os medidores de permeabilidade ao gás da Série G estão em conformidade com várias normas nacionais e internacionais:
ISO 15105-1, ISO 2556, ASTM D1434, JIS K7126-1, GB/T 1038-2000, YBB 00082003

Aplicações
Este instrumento é adequado para a determinação da permeabilidade a gases de:
Aplicações básicas
Filmes
Incluindo filmes de plástico, filmes compostos de papel e plástico, filmes coextrudidos, filmes aluminizados, folhas de alumínio, filmes compostos de folha de alumínio, filmes compostos de fibra de vidro e folha de alumínio e muitos outros.

Chapas
Incluindo chapas de PP, PVC e PVDC, folhas metálicas, almofadas de borracha, pastilhas de silício e outros materiais em chapas.

Aplicações Alargadas
Gases Perigosos
Testar a permeabilidade de gases inflamáveis e explosivos, tais como CH₄, H₂, etc.

Especificações Técnicas
Itens Especificação (Teste de Película)

• Intervalo de ensaio: 0,05 ~ 50 000 cm³/m²·24 h·0,1 MPa (volume padrão); pelo menos 600 000 cm³/m²·24 h·0,1 MPa (volume alargado)
• Número de amostras: 1
• Resolução de vácuo: 0,05 Pa
• Grau de vácuo da câmara de ensaio:
• Intervalo de temperatura: temperatura ambiente ~ 95 °C (opcional); 5 ~ 95 °C (opcional)
• Precisão da temperatura: ±0,1 °C
• Dimensão da amostra: Φ95 mm
• Área de ensaio: 33,18 cm²
• Gás de ensaio: O₂, N₂, CO₂, etc. (não incluído no fornecimento)
• Pressão de ensaio: 0,1 MPa ~ 0,15 MPa
• Dimensão da porta: Tubagem de PU de Ф6 mm
• Dimensões do instrumento: 400 mm (L) × 450 mm (P) × 420 mm (A)
• Alimentação elétrica: CA 100-240 V 50/60 Hz (pode ser alterada de acordo com os requisitos locais)
• Peso líquido: 30 kg

Configurações
Configurações padrão: Instrumento, software profissional, cabo de comunicação 485, microimpressora, cortador de amostras, amostrador de papel de filtro, lubrificante para vácuo, bomba de vácuo, papel de filtro para análise quantitativa rápida

Peças opcionais: Computador, película de referência, óleo para bomba de vácuo, válvula redutora de pressão de oxigénio, dispositivo de controlo de temperatura do banho-maria (com função de arrefecimento), dispositivo de controlo de temperatura

Nota: 1. A porta de alimentação de gás do instrumento é um tubo de PU de Φ6 mm;

2. Os clientes terão de providenciar o fornecimento de gás.

Atenção: A Jinan Saicheng dedica-se constantemente à inovação e ao aperfeiçoamento do desempenho e das funcionalidades dos seus produtos. Por conseguinte, as especificações técnicas estão sujeitas a alterações sem aviso prévio. A Jinan Saicheng reserva-se o direito de interpretação e revisão finais.
