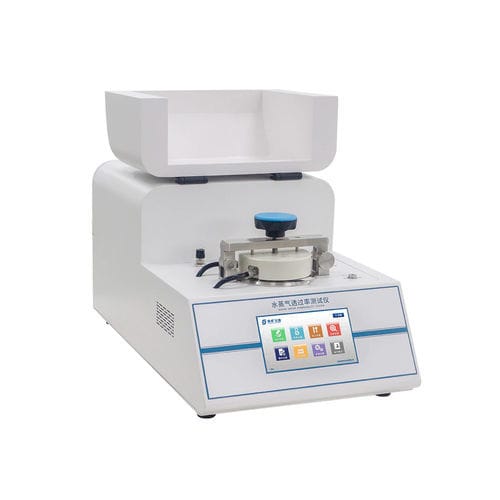

Testador de permeabilidade ao vapor de água W201

para embalagenspara materiais compósitosde papéis e papelões

O Testador de Permeabilidade ao Vapor de Água W201 é fabricado com base no método do sensor de infravermelhos e é adequado para testar a taxa de transmissão de vapor de água de materiais de barreira média e elevada, tais como películas plásticas, películas compostas, folhas, papéis e outros materiais diversos.

Características do produto

• Ecrã tátil a cores de 7 polegadas com interface gráfica de utilizador (GUI).
• Este instrumento foi concebido e fabricado de acordo com o método do sensor de infravermelhos e cumpre os requisitos das normas ISO 15106-2 e ASTM F1249.
• Os sensores de alta precisão garantem elevada exatidão e repetibilidade do sistema de medição da taxa de transmissão de vapor de água (WVTR).
• Equipado com um sistema de controlo de humidade seco-húmido de fluxo duplo, permite atingir três intervalos de controlo de humidade: 0 % HR, 35 % a 90 % HR e 100 % HR, com uma precisão de até ±1 % HR.
• O sistema de controlo de temperatura de alta precisão permite regular com precisão a temperatura na gama de 10 °C a 60 °C, com uma precisão de até ±0,1 °C.
• Uma película de referência para calibração rápida garante dados de ensaio precisos e universais (opcional).
• O instrumento está equipado com o mais recente software de operação da SAICHENG, que apresenta uma interface intuitiva, processamento inteligente de dados, gestão rigorosa de utilizadores, armazenamento seguro de dados, assinatura eletrónica, etc.
• Equipado com microimpressora e interface USB padrão.

Princípio do ensaio
A amostra de ensaio é montada na célula de difusão, que está dividida numa câmara seca e numa câmara de humidade controlada. Um fluxo de azoto seco percorre o lado seco da amostra, enquanto o azoto seco transporta o vapor de água que permeia a amostra, desde a câmara de humidade controlada até um sensor de infravermelhos. Este sensor gera sinais elétricos proporcionais com base na concentração de vapor de água. A taxa de transmissão de vapor de água é determinada através da análise e do cálculo destes sinais elétricos. No caso de amostras de embalagens, o azoto seco flui para o interior da embalagem, enquanto o azoto humidificado flui para o exterior.

Normas de ensaio
Este instrumento de ensaio está em conformidade com várias normas nacionais e internacionais:

ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Aplicações
Aplicações básicas
Filmes
Adequado para testar a taxa de transmissão de vapor de água de vários materiais de membrana, incluindo filmes de plástico, filmes compostos de plástico, filmes compostos de papel e plástico, geomembranas, filmes coextrudidos, filmes revestidos a alumínio, folha de alumínio, filmes compostos de folha de alumínio e filmes impermeáveis e respiráveis.
Folhas
Adequado para testar a permeabilidade ao vapor de água de vários plásticos técnicos, borracha, materiais de construção (materiais impermeabilizantes para a construção), materiais de isolamento e outros materiais em folha, tais como folhas de PP, folhas de PVC, folhas de PVDC, folhas de nylon, etc.

Papel e cartão
Adequado para testar a permeabilidade ao vapor de água do papel e do cartão

Embalagens
Adequado para testar a taxa de transmissão de vapor de água de embalagens, tais como sacos de plástico, caixas de papel, garrafas de plástico, bolsas de infusão e frascos de infusão.

Especificações técnicas
Itens Especificações

• Intervalo de teste (teste de película): 0,01 ~ 50 g/m²·24 h (padrão); 0,02 ~ 100 g/m²·24 h (opcional)
• Intervalo de ensaio (ensaio de embalagens): 0,00005 ~ 0,25 g/(embalagem·24 h) (padrão); 0,0001 ~ 0,5 g/(embalagem·24 h) (opcional)
• Resolução: 0,0001 g/m²·24 h
• Número de amostras: 1
• Intervalo de temperatura: 10 °C ~ 60 °C (padrão)
• Precisão da temperatura: ±0,1 °C
• Intervalo de humidade: 35 %HR ~ 90 %HR, 100 %HR
• Precisão da humidade: ±1 %HR
• Área de ensaio: 50 cm²
• Espessura da amostra: ≤ 3 mm (personalização disponível)
• Gás portador: azoto de alta pureza a 99,999 % (não incluído no fornecimento)
• Pressão do gás portador: ≥0,20 MPa
• Tamanho da porta: Tubagem metálica de 1/8 de polegada
• Dimensões do instrumento: 370 mm (L) × 700 mm (P) × 300 mm (A)
• Alimentação elétrica: CA 100-240 V, 50/60 Hz (pode ser adaptada aos requisitos locais)
• Peso líquido: 36 kg

Configurações
Configurações padrão: Instrumento, microimpressora, software profissional, cabo de rede, amostrador em forma de diamante, massa lubrificante para vácuo, tubagem metálica de 1/8 de polegada, válvula redutora de pressão de azoto

Peças opcionais: Película de referência, dispositivo de teste de recipientes, computador

Nota: 1. A porta de alimentação de gás do instrumento é constituída por tubagem metálica de 1/8 de polegada;
2. Os clientes terão de providenciar o fornecimento de gás e água destilada.

Atenção: A Jinan Saicheng dedica-se constantemente à inovação e ao aperfeiçoamento do desempenho e das funcionalidades dos seus produtos. Por conseguinte, as especificações técnicas estão sujeitas a alterações sem aviso prévio. A Jinan Saicheng reserva-se o direito de interpretação e revisão finais.
