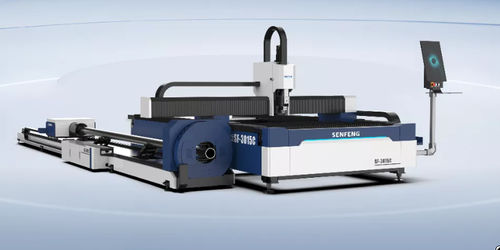

Máquina de corte a laser 3015C

para metaisde tubospara placas

Visão geral
O 3015C é uma máquina de corte a laser com dupla função para chapa e tubo, concebida para integrar ambas as funções numa única área ocupada. Destina-se a pequenas oficinas e start-ups que precisam produzir peças planas e componentes tubulares com menor investimento inicial e ocupação de espaço.

Uma máquina, duas funções

• Fluxo combinado de chapa e tubo para reduzir a área ocupada
• Menor despesa de capital comparado com máquinas separadas

Três componentes centrais desenvolvidos internamente

• SF-Mimir LT — sistema de controlo inteligente para nesting e programas de tubo
• SF-PowerPlus — gerador laser compacto com saída estável (1,5–6 kW)
• SF-TYRFING — cabeça de corte com autofoco para perfuração e qualidade de bordo consistente

Manuseio de tubos e aproveitamento de material
O mandril pneumático autocentrante garante fixação precisa de vários perfis de tubo, minimizando sobras e desperdício de material.

• Diâmetro máximo do tubo: Ø 220 mm
• Comprimento máximo do tubo: 6000 mm

Desempenho dinâmico e estrutura
A viga em liga de alumínio, aliviada de tensões e envelhecida por vibração, fornece comportamento dinâmico estável e precisão de posicionamento a longo prazo. Altas velocidades de deslocamento e rápida aceleração reduzem os tempos de ciclo.

• Velocidade máxima em vazio: 100 m/min
• Aceleração máxima: 1G

Acesso aberto
O acesso frontal, traseiro e lateral simplifica a carga e descarga de chapas e tubos e permite que os operadores observem o processo de corte para resolução de avarias mais rápida e menos tempo de paragem.

Indústrias de aplicação
O 3015C está otimizado para corte de chapas finas (≤ 20 mm) e tubos de pequeno a médio porte (Ø máx. 220 mm). Aplicações típicas: eletrodomésticos, utensílios de cozinha, sanitários, gabinetes e chassis, sinalética, fabrico de elevadores e indústrias similares.

Parâmetros técnicos
Model: 3015C
Área de trabalho (mm): 3050 × 1530
Potência laser (kW): 1,5–6
Velocidade máxima em vazio (m/min): 100
Precisão de posicionamento X/Y (mm): ±0,05
Precisão de reposicionamento X/Y (mm): ±0,02
Dimensões totais (C×L×A, mm): 8500 × 3740 × 2100

Especificações principais

• Modelo: 3015C
• Área de trabalho: 3050 × 1530 mm
• Faixa de potência laser: 1,5–6 kW
• Velocidade máxima em vazio: 100 m/min
• Precisão de posicionamento X/Y: ±0,05 mm
• Precisão de reposicionamento X/Y: ±0,02 mm
• Capacidade de tubo: Ø máx. 220 mm, comprimento máx. 6000 mm
• Dimensões totais: 8500 × 3740 × 2100 mm
