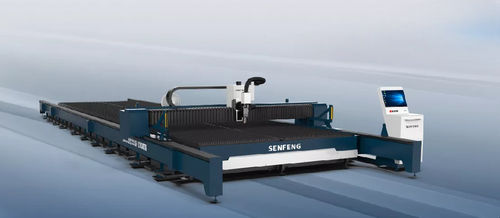

Máquina de corte a laser SF series

para açopara chapaspara placas

Visão geral do produto
A máquina de corte a laser por chanfro para chapas metálicas permite cortes em plano de até 45°, superando as seções retas convencionais a 0°. A máquina pode executar chanfros em V, X, Y e outros tipos em uma única operação, combinando corte e conformação para produzir peças com alta precisão dimensional e excelente qualidade de superfície, aumentando a eficiência e economizando material.

Principais características

• Cabeçote de corte de alta potência importado da Alemanha que permite chanfro em plano até 45°.
• Formação em uma única passagem de chanfros V, X, Y e outros (corte e conformação sem etapas adicionais de fresagem).
• Alta precisão dimensional e excelente acabamento superficial das peças cortadas.
• Potência laser selecionável de 6 kW a 60 kW; espessura de corte estável >20 mm e espessura limite >70 mm (dependendo do material e da configuração).
• Formato ultra‑grande opcional: largura de processamento até 4000 mm; comprimento configurável conforme requisitos do cliente.
• Cortina de segurança padrão para interromper imediatamente a máquina caso um operador se aproxime do feixe, garantindo a segurança pessoal.
• Exaustão de fumos envolvente fechada 360° (remoção zonal de poeira) para proteger operadores e componentes ópticos e prolongar a vida útil.
• Aplicações típicas: máquinas de construção, construção naval, torres/estruturas metálicas e outras aplicações em chapas pesadas/chanframento.
• Modelos disponíveis: SF12030TX, SF14040TX, SF24040TX, SF30040TX.

Parâmetros técnicos
Modelo | SF12030TX | SF14040TX | SF24040TX | SF30040TX
Área de trabalho (mm) | 12000*3000 | 14000*4000 | 24000*4000 | 30000*4000
Potência do laser (kW) | 6~60 | 6~60 | 6~60 | 6~60
Precisão de posicionamento eixo X/Y (mm) | ±0.1/10000 | ±0.1/10000 | ±0.1/10000 | ±0.1/10000
Precisão repetida de posicionamento X/Y (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05
Velocidade máxima (m/min) | 80 | 80 | 80 | 80
Peso total (kg) | 14000 | 21900 | 37500 | 47000
Dimensões totais (L*W*H, mm) | 15449*4609*1975 | 17940*5609*1975 | 29861*5609*1975 | 36956*5609*1975
