Sistema de monitoramento de partículas

de processode monitoramentopara a indústria química

Visão geral do produto
Winner fornece soluções modulares de análise de tamanho de partículas online cobrindo de 0,1 μm a 10000 μm. O sistema entrega dados contínuos e em tempo real de distribuição de tamanho e morfologia para controle de processo e qualidade do produto em indústrias como agregados, suspensões, cimento, areia produzida, fertilizantes e materiais para baterias.

Aplicações

• Agregados de areia e cascalho
• Suspensões minerais e metálicas, lamas industriais
• Produção de cimento e cimento acabado
• Arena produzida
• Grânulos de fertilizante e fábricas de fertilizantes
• Micro pó de escória
• Carvão/carvão pulverizado, materiais para baterias, micro pós metálicos

Módulos e parâmetros-chave
Winner 1702
Faixa de medição: 0,1–500 μm
Aplicações típicas: cimento, pó de escória, pó de carvão, materiais para baterias
Descrição: analisador de partículas a laser online otimizado para pós finos e secos

Winner 2602
Faixa de medição: 30–3000 μm
Aplicações típicas: suspensões minerais, suspensões metálicas, lamas industriais
Descrição: analisador de tamanho de partículas por imagem em meio úmido, online

Winner 2701
Faixa de medição: 10–300 mm
Aplicações típicas: agregados de areia e cascalho, britagem mineira
Descrição: analisador online por imagem projetado para partículas grandes e angulosas

Winner 2702
Faixa de medição: 50–10000 μm
Aplicações típicas: areia produzida, grânulos de fertilizante, grãos
Descrição: analisador de partículas por imagem a seco online para partículas grandes

Princípios técnicos

• Difração a laser (Winner 1702): baseado nas teorias de Fraunhofer e Mie; distribuição granulométrica obtida por inversão espectral da luz espalhada. Caminho óptico de Fourier convergente patenteado reduz o consumo de energia em ~30% e permite compartilhamento de dados em nuvem.
• Análise de imagem (Winner 2602 / 2701 / 2702): imagem direta que captura a morfologia real das partículas com câmeras industriais de alta taxa de quadros; fornece saídas multidimensionais incluindo esfericidade e razão de aspecto.

Vantagens

• Análise de imagem: medição direta da forma e do tamanho sem depender de modelos matemáticos indiretos; útil quando o controlo da morfologia é crítico.
• Difração a laser: monitorização online rápida e de alta frequência, com elevada precisão e repetibilidade (erro de repetibilidade D50 < 3%).
• Design autolimpante: janela de amostragem patenteada que reduz a frequência de manutenção.

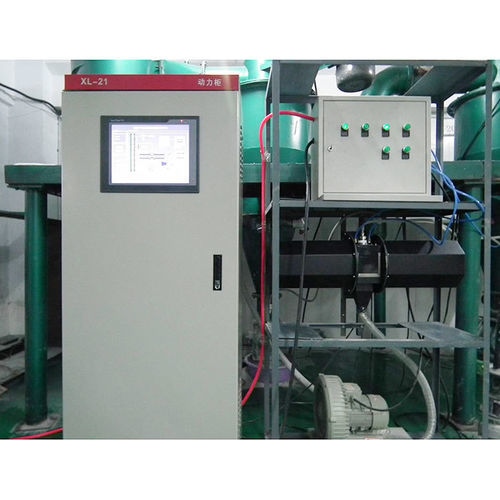

Exemplos de locais de instalação

• Linhas de cimento acabado em cimenteiras
• Produção de micro pó metálico (incluindo ambientes à prova de explosão)
• Monitorização de carvão pulverizado em centrais elétricas
• Produção de micro pó de escória
• Cimenteiras de 2 linhas
• Produção de areia produzida
• Fábricas de fertilizantes
• Plantas de produção de cimento em geral

Serviço e suporte

• Plataforma em nuvem: estado dos equipamentos em tempo real e acesso remoto aos relatórios de dados.
• Soluções personalizadas: módulos de amostragem, dispersão e retorno de material otimizados conforme as necessidades da linha de produção.

Especificações técnicas

• Cobertura total: 0,1 μm a 300 mm via módulos combinados
• Winner 1702 faixa: 0,1–500 μm (difração a laser para pós finos e secos)
• Winner 2602 faixa: 30–3000 μm (analisador por imagem em meio úmido)
• Winner 2701 faixa: 10–300 mm (analisador por imagem para partículas grandes)
• Winner 2702 faixa: 50–10000 μm (analisador por imagem a seco para grandes partículas)
• Resolução da difração a laser: nível líder na indústria; erro de repetibilidade D50 < 3%
• Análise de imagem: parâmetros morfológicos (esfericidade, razão de aspecto, arredondamento)
• Caminho óptico de Fourier convergente patenteado (redução de consumo ≈ 30%)
• Janela de amostragem autolimpante patenteada para alongar os intervalos de manutenção
• Suporta compartilhamento de dados em nuvem e monitoramento remoto
