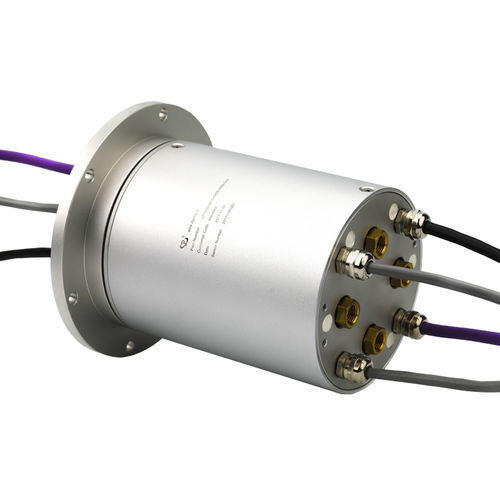

Anel coletor eletropneumático LPT000-0415-0406-04S-04A

de eixo maciçopara aplicações industriaisem alumínio anodizado

Número da peça: LPT000-0415-0406-04S-04A ▶ Um anel deslizante de eixo sólido integrado com junta rotativa pneumática para servo-sistema Especificações ● Parte Elétrica Circuitos: 4 circuitos * 2A, 4 circuitos* 15A, 4 circuitos * Sinal Tensão de trabalho: 24VDC Dielétrico: ≥1000VAC@50Hz（Current); ≥500VAC@50Hz（signal） Isolamento: 500MΩ@500VDC（Current); 300MΩ@300VDC（Signal） Ruído elétrico: ≤70mΩ (50 rpm) Velocidade de trabalho: 0~30/50rpm Contacto: Metal Precioso Alojamento: Liga de alumínio Tamanho do fio: (0.3mm²) Dois fios blindados de par trançado do núcleo, CC-Link (3x20AWG) SAVAFLEX-1000 4*2.5mm² Comprimento do fio: Fio estator: 2000mm; Fio do rotor: 2000mm Temperatura: -10°C~+70°C Umidade: ≤60%RH Grau de proteção: IP54 ● Junta Rotativa Pneumática Canais: 4 Pressão de trabalho: 0.1MPa Médio: Ar Comprimido Calibre de conexão: Rc 1/4 Binário de funcionamento: ≤0.5N.m Diâmetro do tubo: φ6mm O anel deslizante JINPAT para servomecanismo é usado no sistema servo para medir a posição real do sistema mecânico em comparação com a entrada de controle. Para a unidade, o diagrama de fios interno e a blindagem especial na versão modular formam uma solução completa para a interferência do sinal do encoder. Pode integrar a transmissão de vários sinais. A integração da junta rotativa gás/líquido é suportada. Funcionalidades ◆ Não (sinal do codificador) interferência ◆ Transmitir sinais variados: Sinal do encoder, sinal de controle/ CANBus/ Profibus, e Profinet etc ◆ Corrente estável e transmissão de sinal ◆ Projeto modular no diagrama de fios interno e blindagem especial ◆ Ser capaz de se integrar com a junta rotativa gás/líquido ◆ Isolamento entre anéis: ≥ 45dB Vantagens ◆ Solução personalizada ◆ Vida útil longa Aplicação Equipamento Militar Instalações de teste Sistema de Controle Automático
