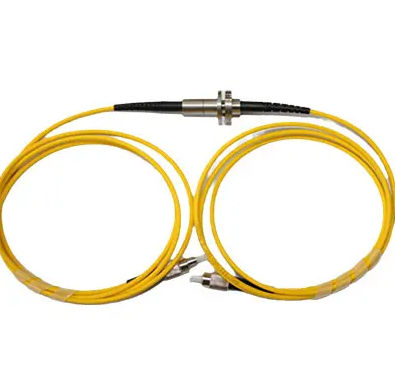

Junta rotativa para fibra óptica de eixo maciço HS-1F-002médico-hospitalarpara robóticapara videomonitoramento
Guardar nos favoritos
Comparar
Características
- Estrutura
- de eixo maciço
- Aplicações
- médico-hospitalar, para robótica, para videomonitoramento, para antenas de radar, submarina, industrial
- Outras características
- IP54, de montagem pendular, sem contato
- Número de contatos
1 unit
Descrição
Descrição curta
Aplicações típicas
Nomeação do produto
Especificações técnicas
Opções e personalização
- Ingiant HS-1F-002 é uma junta rotativa de fibra óptica para sistemas single-mode ou multi-mode, permitindo transmissão óptica bidirecional contínua.
- Projeto sem contato com estrutura totalmente fechada para alta velocidade de rotação e longa vida útil.
- Comprimento de fibra padrão na unidade: 1,1 m (pigtails personalizáveis).
Aplicações típicas
- Robótica industrial e robôs de alto nível
- Sistemas de manuseio de materiais de alta precisão
- Torretas giratórias e estações em veículos militares
- Sistemas de controle remoto, plataformas de radar e antenas
- Sensores de fibra óptica, pratos giratórios para vídeo de alta velocidade e distribuição de sinais
- Equipamentos de imagem médica e sistemas de vigilância por vídeo
- Sistemas de operação submarina e equipamentos de iluminação de emergência
- Equipamentos de exposição/display e outras plataformas rotativas de precisão
Nomeação do produto
- Tipo de produto: HS — anel deslizante de eixo sólido
- Channels: número + F (nº de canais ópticos, ex.: 1F, 3F)
- Tipo de fibra: 9/125 (single-mode), 50/125 ou 62.5/125 (multi-mode)
- Comprimentos de onda de trabalho: 850 nm, 1310 nm, 1550 nm
- Pigtail: 1,2 m padrão (S = especificação do cliente); encapsulamento blindado opcional; conectores: FC / ST / SC / LC / N = sem conector; terminação de extremidade: PC (plana), APC (ângulo)
- Exemplo de referência: HS-3F-50/125-S-Φ2.0K-FC/PC
Especificações técnicas
- Número de anéis: 1 anel (personalizável)
- Largura de banda: ±50 nm
- Faixa de comprimento de onda: 850 ~ 1550 nm
- Perda de inserção máxima: ≤ 1,5 dB
- Variação da perda de inserção: ≤ 0,5 dB
- Perda de retorno: ≥ 50 dB
- Suportar potência: ≤ 23 dBm
- Tipo de fibra padrão: 9/125 (single-mode)
- Resistência à tração: ≤ 12 N
- Velocidade máxima de rotação: 2000 rpm
- Vida estimada: ≥ 200 milhões de revoluções
- Temperatura de operação: -20 ~ +60 °C
- Temperatura de armazenamento: -45 ~ +85 °C
- Peso: aprox. 15 g
- Nível de proteção: IP54 (IP65, IP67 opcionais)
- Norma de vibração e choque: GBJ150
Opções e personalização
- Configurações de canal, tipos de fibra e terminações de conector disponíveis mediante solicitação.
- Nível de vedação (IP65/IP67), comprimento do pigtail e encapsulamento blindado podem ser especificados para requisitos ambientais ou mecânicos.
- Desenhos técnicos (2D/3D) e folhas de especificação disponíveis para integração e projetos OEM.
