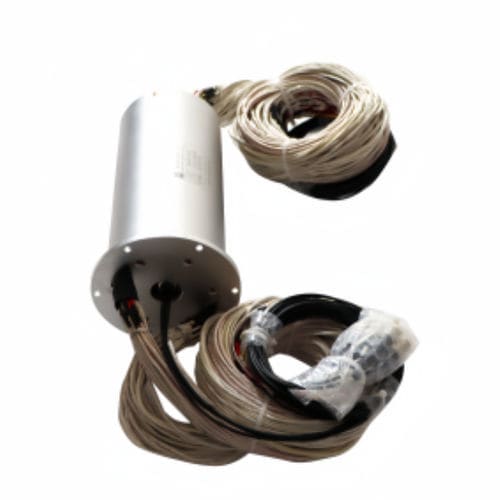

Anel coletor eletro-ótico DHS085-70-4F

de fibra ópticahíbridomédico-hospitalar

Descrição curta
DHS085-70-4F anel deslizante optoeletrônico (anel deslizante híbrido optoeletrônico de quatro canais), capaz de transmitir 4 fibras ópticas e de 1 a 70 canais elétricos simultaneamente. Anel deslizante condutor de precisão integral com estrutura em liga de alumínio. Os caminhos elétricos suportam sinal (2A), 10A e 50A; tensão até 600 VAC/VDC.

Visão geral do produto
Os anéis deslizantes optoeletrônicos utilizam fibras ópticas para a transmissão de dados entre componentes rotativos e estacionários do sistema. Permitem rotação ilimitada, contínua ou intermitente, enquanto transmitem dados de alta capacidade e sinais elétricos, melhorando a integração mecânica e evitando danos às fibras causados por juntas rotativas. Podem ser combinados com anéis deslizantes elétricos convencionais para formar conjuntos híbridos fotoelétricos para alimentação e transmissão de dados em alta velocidade.

Aplicações típicas

• Robôs de alta gama
• Sistemas de transporte de materiais de alta gama
• Torres giratórias em veículos militares
• Sistemas de controle remoto
• Antenas de radar
• Sensoriamento por fibra óptica e outras plataformas giratórias (mesas rotativas)
• Transmissão e controle de vídeo em alta velocidade, sinais digitais e analógicos
• Sistemas médicos
• Sistemas de vigilância por vídeo
• Sistemas de segurança nacionais ou internacionais
• Sistemas de operação para submarinos
• Equipamentos de iluminação de emergência
• Equipamentos de exposição/exibição

Detalhes do produto (parâmetros principais)
Modelo: DHS085-70-4F
Número de circuitos: 70
Temperatura de trabalho: -40°C ~ +65°C
Corrente nominal: personalizável
Humidade de trabalho: ≤70%
Tensão nominal: 0 ~ 240 VAC/VDC
Nível de proteção: IP54
Resistência de isolamento: ≥1000 MΩ @ 500 VDC
Material do invólucro: Liga de alumínio
Rigidez dielétrica: 1500 VAC @ 50Hz, 60s, 2mA
Material dos contactos elétricos: Metal precioso
Variação da resistência dinâmica: ≤10 mΩ
Especificação do fio: Fio flexível estanhado trançado com isolamento em Teflon colorido
Velocidade de rotação: 0 ~ 600 rpm
Comprimento do fio: 500 mm + 20 mm

Características / Especificações técnicas

• Transmissão: 4 fibras ópticas + 1 a 70 canais elétricos
• Caminhos elétricos suportados: sinal (2A), 10A, 50A; até 600 VAC/VDC
• Número de circuitos: 70
• Temperatura de trabalho: -40°C ~ +65°C
• Corrente nominal: personalizável
• Humidade de trabalho: ≤70%
• Tensão nominal: 0 ~ 240 VAC/VDC
• Nível de proteção: IP54
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Material do invólucro: Liga de alumínio
• Rigidez dielétrica: 1500 VAC @ 50Hz, 60s, 2mA
• Material dos contactos elétricos: Metal precioso
• Variação da resistência dinâmica: ≤10 mΩ
• Fios: Fio flexível estanhado trançado com isolamento em Teflon colorido
• Velocidade de rotação: 0 ~ 600 rpm
• Comprimento do fio: 500 mm + 20 mm
