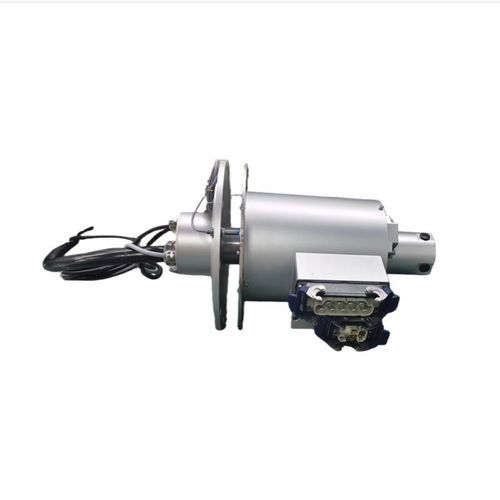

Anel coletor elétrico FHS190-12-20214

com centro furadopara turbina eólicapara turbina eólica

Visão geral do produto
O FHS190-12-20214 da INGIANT TECH é um anel coletor de 12 circuitos projetado para sistemas de controle de passo (pitch) de turbinas eólicas. Transmite continuamente energia elétrica de alta potência, sinais de controle e comunicações de barramento entre o cubo giratório e a nacela estacionária, permitindo ajustes precisos do passo. Desenvolvido para condições onshore e offshore severas, incorpora aquecedor interno, proteção IP65 e confiabilidade de nível militar, adequado para turbinas de 1,5MW–3MW.

Descrição curta
Modelo: FHS190-12-20214 (ER-80/400 2.0G4)
Número de circuitos: 12 circuitos
Corrente nominal: 5 × 80A (400VAC, circuitos de potência), 3 × 2A (24VDC, cadeia de segurança), 4 × 2A (24VDC, sinais CANopen)
Tensão nominal: 0–440VAC / 240VDC
Resistência de isolamento: ≥1000MΩ @500VDC (potência); ≥500MΩ @500VDC (sinal)
Resistência dielétrica: 2500VAC @50Hz, 60s (potência); 500VAC @50Hz, 60s, 2mA (sinal)
Resistência de contacto dinâmica: ≤10mΩ
Velocidade de operação: 0–30 RPM
Temperatura de funcionamento: -30°C a +55°C
Temperatura de armazenamento: -40°C a +70°C
Grau de proteção: IP65
Altitude máxima: ≤4000 m
Material estrutural: Liga de alumínio / aço carbono
Material de contacto: Metal precioso
Recursos integrados: Aquecedor interno, sensor de velocidade, interface de encoder (exemplos: YTD2IB14Y778, 10000T1KAK2 (25G))

Vantagens principais

• Configuração de circuitos otimizada para sistemas de pitch: Projeto multicircuito com cinco canais de potência 80A/400VAC para acionamento do motor de pitch, três canais de cadeia de segurança 2A/24VDC e quatro canais de sinal CANopen 2A/24VDC para separar potência, segurança e comunicações.
• Suporte integrado a sensor e encoder: Sensor de velocidade e interface de encoder pré-instalados (exemplos referenciados) para feedback de posição em tempo real e redução de cablagem adicional.
• Durabilidade em ambientes extremos: Proteção IP65, resistência a spray salino, vibração e temperaturas extremas; aquecedor interno para evitar condensação e formação de gelo; contactos em metal precioso para baixa resistência dinâmica e longa vida útil (>20 milhões de rotações como objetivo de projeto).
• Design mecânico robusto e instalação facilitada: Comprimento total ajustável (410–540 mm), diâmetro de passagem 190 mm, saídas de fiação modulares, prensa-cabos pré-terminados e acessórios destacáveis para integração simplificada.
• Engenharia personalizável e conforme normas: Configuração de circuitos, classificações de tensão/corrente, dimensões e protocolos de comunicação (PROFIBUS, EtherCAT, PROFINET) configuráveis para modelos específicos de turbina; fabricado sob controles de qualidade rigorosos e alinhado com especificações da indústria eólica (IEC 61400).

Cenários de aplicação

• Sistemas de controle de pitch: Compatível com turbinas onshore e offshore de 1,5MW–3MW.
• Equipamentos de energia renovável: Interconexão cubo-nacela, acionamentos de pitch e transmissão rotativa em parques eólicos.
• Equipamentos rotativos industriais: Transferência de energia e sinais em baixa velocidade e alta confiabilidade em instalações rotativas severas.

Especificações técnicas

• Modelo: FHS190-12-20214 (ER-80/400 2.0G4)
• Circuitos: 12
• Circuitos de potência: 5 × 80A (400VAC)
• Circuitos de cadeia de segurança: 3 × 2A (24VDC)
• Circuitos sinal/CANopen: 4 × 2A (24VDC)
• Tensão nominal: 0–440VAC / 240VDC
• Resistência de isolamento: ≥1000MΩ @500VDC (potência); ≥500MΩ @500VDC (sinal)
• Resistência dielétrica: 2500VAC @50Hz 60s (potência); 500VAC @50Hz 60s 2mA (sinal)
• Resistência de contacto dinâmica: ≤10mΩ
• Velocidade de operação: 0–30 RPM
• Temperatura de operação: -30°C a +55°C
• Temperatura de armazenamento: -40°C a +70°C
• Grau de proteção: IP65
• Altitude: ≤4000 m
• Material estrutural: Liga de alumínio / aço carbono
• Material de contactos: Metal precioso
• Aquecedor integrado: Sim (previne condensação/gelo)
• Sensor de velocidade & interface encoder: Integrados (exemplos referenciados)
• Vida útil: >20 milhões de rotações (orientado ao projeto)
• Dimensões mecânicas: Comprimento total ajustável 410–540 mm; diâmetro de passagem 190 mm
• Instalação: Saídas de fiação modulares e prensa-cabos pré-terminados; acessórios destacáveis incluídos
