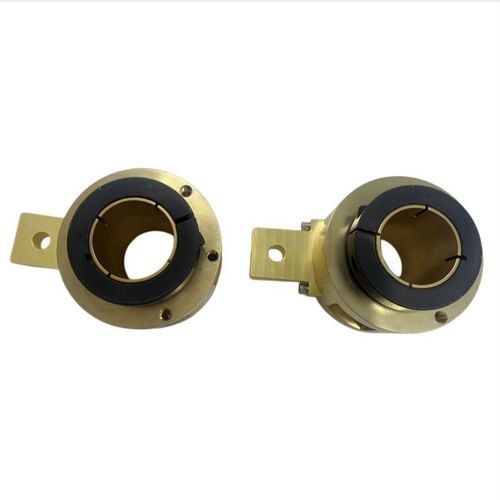

Anel coletor eixo passante DHK050

com centro furadopara robôpara operações de soldagem

Descrição curta:
DHK050-1-450A anel colector passante de alta corrente para alimentação de robôs de soldadura.

Visão geral do produto:
Este anel colector passante de serviço pesado, com furo interior de 50 mm, é concebido para a transmissão de potência rotativa em sistemas automatizados de soldadura robótica. O desenho de circuito único suporta 450 A de corrente contínua para rotação de 360° sem enrolamento de cabos ou cortes intermitentes causados por movimentos repetidos do braço. O corpo principal é em cobre H62, equipado com um anel de bloqueio em aço reforçado para fixação resistente a vibrações. Os contactos de metal precioso mantêm a variação de resistência dinâmica < 10 mΩ para estabilizar a saída de potência. Classificação até 6 rpm com protecção IP51, adequada a ambientes típicos de oficinas de soldadura. Estão disponíveis personalizações de estrutura e montagem para corresponder a restrições de instalação específicas.

Vantagens competitivas principais:

• 1. Fornecimento estável de alta corrente 450 A
  A configuração de canal único é compatível com fontes de alimentação AC/DC para soldadura e reduz flutuações do arco durante soldaduras contínuas.
• 2. Anel de bloqueio em aço para montagem antivibração
  O anel reforçado proporciona forte capacidade de aperto para evitar desalinhamento e contacto solto durante rotações lentas e prolongadas.
• 3. Sistema de contactos de metal precioso com baixa deriva
  Os contactos resistem à ablação por arco e à oxidação, mantendo a deriva de resistência mínima ao longo de ciclos prolongados.
• 4. Corpo em cobre H62 para dissipação térmica eficiente
  O cobre H62 garante elevada condutividade eléctrica e dissipação térmica para evitar sobreaquecimento sob cargas contínuas de alta corrente.
• 5. Resistência a condições industriais
  Intervalo operativo -30°C a +80°C, humidade ambiente < 70% HR; protecção IP51 contra pó fino e respingos ligeiros; classificação 6 rpm para posicionadores de soldadura de baixa velocidade.
• 6. Furo passante generoso de 50 mm
  O orifício central ampliado facilita o encaminhamento de cabos e tubagens dentro dos braços robóticos, simplificando a montagem in loco.

Cenários de aplicação comuns:

• Alimentação principal para articulações de robôs de soldadura multieixo
• Transmissão de potência para posicionadores rotativos de soldadura de baixa velocidade
• Fornecimento rotativo de energia para dispositivos de fixação rotativos em linhas de produção de soldadura automatizada
• Ligação de potência em mesas giratórias e manipuladores em estações de soldadura pesada

Qualidade de fábrica e personalização:
Cada anel colector é sujeito a testes de ciclos de carga, verificações de resistência dinâmica, ensaios de resistência dielétrica e avaliações de durabilidade de rotação antes da entrega. Opções de personalização disponíveis para dimensões do anel de bloqueio, layouts de furos de montagem e melhorias de selagem para ambientes mais exigentes.

Especificações técnicas:

• Modelo: DHK050
• Furo (diâmetro interior): 50 mm
• Circuitos: 1
• Corrente nominal: 450 A
• Compatibilidade de tensão: 0~380 V AC/DC
• Material do corpo principal: cobre H62
• Anel de bloqueio: anel de aço reforçado (resistente a vibrações)
• Tipo de contacto: contactos de metal precioso
• Variação da resistência dinâmica: < 10 mΩ
• Velocidade máxima de rotação: 6 rpm (baixa velocidade)
• Protecção de entrada: IP51
• Intervalo de temperatura de funcionamento: -30°C a +80°C
• Humidade ambiente máxima: < 70% HR
• Aplicações típicas: braços de soldadura robotizados, posicionadores de soldadura, dispositivos rotativos, mesas giratórias para manipuladores de soldadura
• Personalização: suportadas modificações estruturais e de montagem
