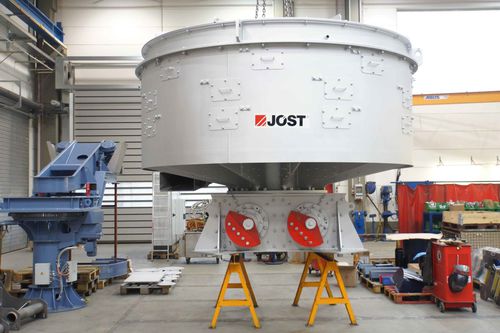

Resfriador de ar

de superfícierotativo

Dinâmica de máquinas: Um corpo cilíndrico da máquina equipado com uma calha de transporte helicoidal contínua numa extremidade é oscilado num movimento rotativo e vertical por blocos excitadores discretos e desequilibrados. Este padrão particular de oscilação garante que as peças fundidas sejam transportadas lentamente na calha helicoidal ascendente, sem micro movimentos de lançamento. Termodinâmica: Um fluxo de massa de ar é dirigido ao longo da calha helicoidal na direção oposta ao fluxo das peças fundidas, arrefecendo-as assim. O princípio básico baseia-se numa troca de calor em contrafluxo entre o ferro fundido/ar, em que a área total da superfície de todas as peças fundidas atualmente na calha helicoidal representa a superfície total de troca de calor disponível. Em termos físicos, a troca de calor em contra-fluxo é o método mais eficiente e eficaz de transferência térmica. Conceção: A superfície de transporte das peças fundidas é constituída por secções circulares segmentadas e sobrepostas, fabricadas em aço manganês de parede pesada resistente ao desgaste e fixadas a uma estrutura de suporte.
