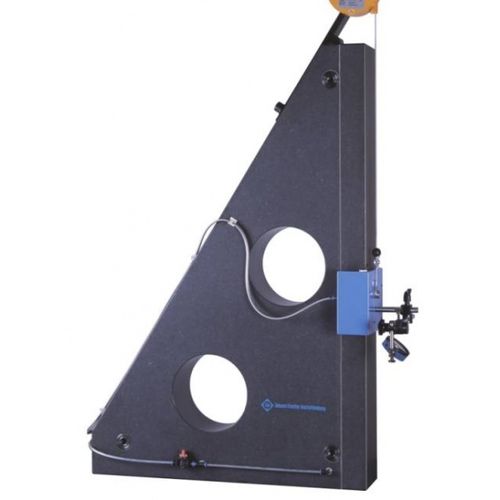

Instrumento de medição de superfície

de retilinearidadeeletrônicode laboratório

Para medições simples e rápidas de retilinidade e ângulo 90°, com baixa incerteza de medição, em uma única operação, em superfícies verticais de precisão em qualquer peça, por exemplo, 90° quadrado, stop/surface e cabelos normais, máquinas de teste geral. Construção A coluna guia vertical é feita de granito natural preto. Escorregas de medição com rolamentos de ar pré-fixados. O sistema de mancais de ar é montado no lado inferior. O percurso de medição é, vertical 500 mm. Movimento preciso das lâminas de medição 0,002 mm. Sem gravador de valores de medição. A máquina de medição pode ser adaptada pelo usuário com equipamento adequado para condições específicas. Design 'Laboratório de Calibração' Movimento de precisão das lâminas de medição 0,001 mm. Com a sonda de medição HEIDENHAIN METRO MT12 e contra-cartão. RUN-Software. Software RUN-Software para a recolha e cálculo dos resultados de medição de acordo com DIN/ISO 1101 e DIN 875.protocolos numéricos e gráficos e banco de dados. Desenho gratuito de folhas de protocolo. Definição de tipos de peças próprias possíveis. Opções Percurso de medição, vertical 1.000 mm. Mecânica e sonda para medição do ângulo interno. Unidade para alimentação de ar comprimido, com extracção de humidade. Indicador de precisão ou registrador eletrônico de valores de medição. Batente de peça ajustável. Computador pessoal e impressora. JFA ângulo 90°, triangular, tamanho 500*300*60 mm, para calibração. Mesa de medição JFA , como base confiável para as medições.
