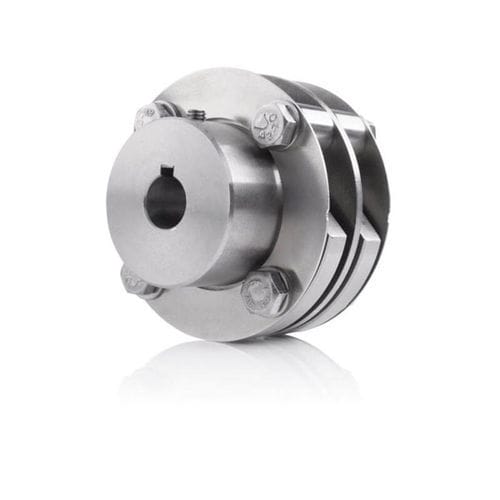

Acoplamento compacto HK

cubo-árvorepara eixode codificador

Para fixações de encoders com pequeno desvio, por exemplo, fixações de flange Sem folga, resistente à torção e à prova de falhas Aumento da vida útil dos encoders Opção: versão isolada Descrição do produto Os acoplamentos de discos múltiplos metálicos HK, resistentes à corrosão, compensam um desalinhamento angular até 0,5° e um desalinhamento axial até ±1 mm, prolongando assim a vida útil dos encoders. Os acoplamentos de junção simples estão disponíveis com diferentes comprimentos de cubo e diâmetros de furo, bem como acoplamentos isolados para ligações com risco de corrente no veio. Dados técnicos Aplicação Compensação de desalinhamento axial Compensação do desvio angular Isolamento contra correntes de rolamento/eixo existentes Precisão de montagem Desvio angular: até 0,5° / Desvio axial: até ±1 mm Lado de acionamento do furo max. Ø 22 mm com ranhura de chaveta ou grampo Lado do encoder com furo max. Ø 22 mm com ranhura ou grampo Diâmetro exterior Ø 54 mm Resistência ao choque 10 g (brevemente 100 g) Resistência à vibração 3 g (brevemente 20 g) Opções mecânicas Isolamento contra correntes de rolamento/eixo (tipo HKI) Possibilidade de um diâmetro maior através de um veio adaptador Comprimento total 42-68 mm
