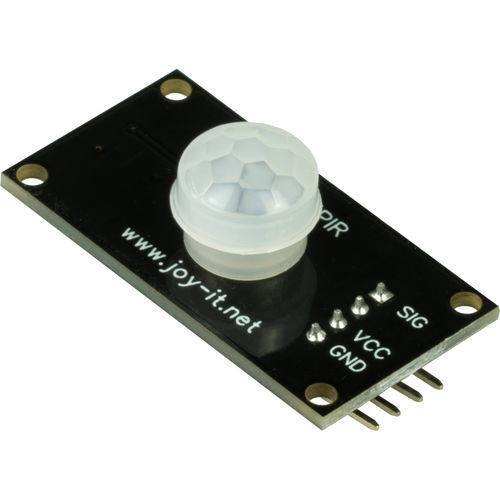

Detector de movimento SBC-PIR

de infravermelhopiroelétrico

O sensor neste módulo é um sensor infravermelho piroeléctrico que detecta o movimento na área de detecção da lente Fresnel e depois emite um sinal "ALTO" no pino de saída do sensor "SIG" durante 3 segundos. Posteriormente, o sinal muda de volta ao estado "BAIXO". O potenciómetro soldado é utilizado para o ajuste do alcance variável. Com a ajuda deste módulo e de um microcontrolador como o Raspberry Pi ou Arduino, pode ser utilizado para sistemas de segurança ou automatização, entre outros. SENSOR Detector de movimento PIR PRINCÍPIO DE FUNCIONAMENTO Raios infravermelhos piroeléctricos CARACTERÍSTICA ESPECIAL Alcance infinitamente variável VOLTAGEM DE FORNECIMENTO entre 3-5 Volts INTERFACE DO MÓDULO 4 Pinos DETECTOR CHIP BIS0001 ÂNGULO DE DETECÇÃO 120° ALCANCE DE DETECÇÃO máximo. 6 metros (3 metros padrão) ALCANCE DE DETECÇÃO VARIÁVEL ATRAVÉS DE POTENCIÓMETRO Ajuste do controlador de sensibilidade na placa do módulo usando uma chave de fendas cruzada DIMENSÕES 21 x 40 x 19 mm PONTOS EMBALAGEM Detector de movimento SBC-PIR
