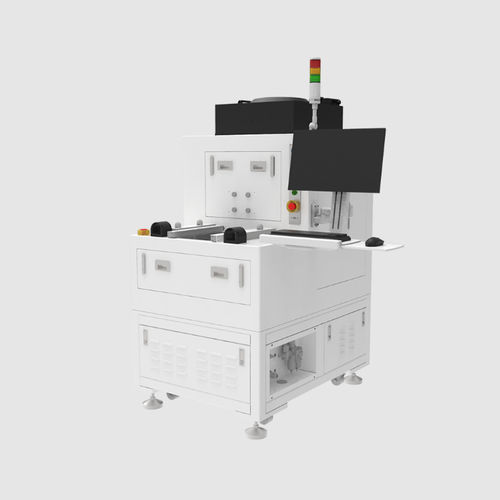

Máquina de inspeção óptica TWE Tester

industrialpara a indústria eletrônicaautomática

Nome do produto TWE Tester (JPT)

Visão geral O testador de módulos JPT TWE Tester destina‑se a módulos laser e sistemas de inspeção óptica automatizada de alta precisão. Abrange requisitos de teste desde a validação de P&D até o controlo de qualidade em produção em massa.

Categoria Intelligent Equipments / Module Tester

Aplicações

• Teste e caracterização de módulos laser
• Inspeção óptica automatizada de alta precisão
• Validação P&D e controlo de qualidade em linha de produção

Principais características

• Medição de frente de onda com sensor Shack–Hartmann
• Alta resolução de fase (<4 nm RMS) e precisão absoluta (~10 nm RMS)
• Cobertura espectral para testes banda larga (400–1100 nm)
• Design modular e compacto com sistema de suporte de rápida troca para diferentes componentes
• Medição sem contato, aquisição rápida e resultados repetíveis com processamento em tempo real
• Comutação multibanda e geração de relatórios personalizáveis por software integrado

Especificações técnicas

• Intervalo de comprimento de onda: 400-1100 nm
• Abertura de medição: 5.02 mm × 3.75 mm
• Resolução do espaço de fase: 27.6 μm – 77.28 μm (dependendo do expansor de feixe)
• Resolução de fase: <4 nm RMS
• Precisão absoluta: 10 nm RMS
• Frequência de aquisição: 60 fps
• Processamento em tempo real: 10 fps (resolução total)
• Interface: Gigabit Ethernet
• Peso local/componente: ~400 g
• Peso da máquina: 1000 kg
• Modo de carregamento: Carregamento/descarga manual; trilho manual com sistema de suporte de troca rápida
• Alimentação: AC 220 V, 50 Hz; Potência: 1.5 KW; Corrente nominal: 6.8 A
• Ar comprimido: φ10; 0.5–0.7 MPa
• Dimensões externas: 910 mm × 12500 mm × 2040 mm

Casos de uso

• Avaliação da qualidade de imagem e aberrações de componentes ópticos para eletrónica de consumo
• Testes de produção e controlo de qualidade para peças ópticas planas e do tipo lente
• Caracterização óptica multibanda e geração de relatórios personalizados

Referência

• Marca: JPT
• Produto: TWE Tester
• Família de produtos: Module Tester
