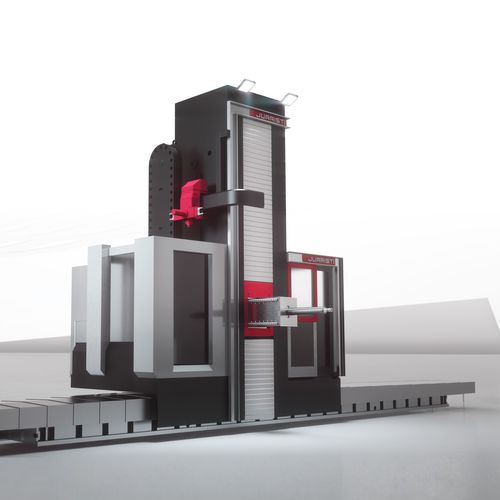

Centro de mandrilamento-fresamento CNC MX-RAM series

universalde coluna móvelpara moldes

A série MX é uma solução de qualidade superior com precisão, rigidez e dinamismo, resultado de mais de 20 anos de experiência na conceção desta série. O conceito "box in box" introduzido pela primeira vez pela JUARISTI neste tipo de máquina, com uma coluna simétrica e uma cabeça central completamente fechada, confere à máquina uma óptima rigidez, precisão e dinâmica. Máxima precisão graças à conceção box-in-box. Estrutura termo-simétrica. rAM de 4 lados e guia de curso vertical. Dinâmica elevada (até 30 m/min). Múltiplas opções de multitarefas. ELEMENTOS ESTRUTURAIS Redução da distorção térmica graças à estrutura termo-simétrica. Dupla compensação geométrica em tempo real do centro de gravidade da cabeça + conjunto RAM e da flexão RAM. Plataforma ergonómica do operador com três movimentos independentes nas direcções X-Y-Z. Maquinação de peças até 7 m de altura e 5 m de largura. Grandes percursos RAM: 2.000 mm na fresadora e 1.900+1.000 mm na mandriladora. CABEÇAS E MESAS Cabeça universal ACD 60 kW Binário 2, 900 Nm - 3, 500 min-1| 40 kW Binário 1, 300 Nm - 6, 000 min-1. AV 4 Cabeça automática vertical 1ºx1º 60 kW 3.800 Nm 3.500 min-1. AOD Cabeça ortogonal 37 kW | 1.300 Nm | 5.000 min-1 | 60 kW | 2.900 Nm | 3.500 min-1. Barra de mandrilamento de Ø130 / 160 / 180 / 205 mm. Mesas rotativas de 8 a 180 toneladas de capacidade com superfície de até 5.000 x 6.000 mm. Pode ser fornecida com mesa giratória e basculante. TECNOLOGIA E AUTOMATIZAÇÃO Dupla compensação geométrica em tempo real. Compatível com mesas rotativas, trocadores de ferramentas e magazines automáticos de cabeças. Tipo ATC - Trocador Automático de Ferramentas (30-120 posições tipo corrente e até 400 posições tipo robot).
