Caixa de passagem elétrica para trilho DIN WI1301-2AM17T01NMB

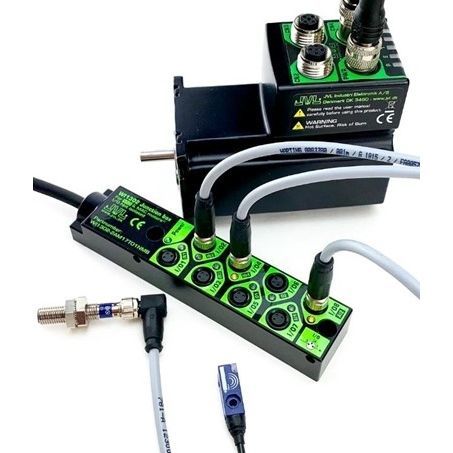

Caixa de ligação para ligação fácil ao MAC motor® c/ Ethernet. Caixa de junção Plug-and-play para sensores e dispositivos padrão M8-3pin. Basta ligar a caixa de junção ao módulo Ethernet do seu motor MAC® do tipo MAC00-Ex41 e até 8 I/Os 24 VDC locais estão disponíveis. As I/Os ligadas podem ser lidas ou definidas a partir do programa ePLC™ incorporado no motor ou via Ethernet Industrial. WI1301 oferece fácil ligação de conectores padrão M8 de 3 pinos tipicamente utilizados para interruptores de fim de curso e sensor doméstico. Todas as 8 E/S estão disponíveis em conectores M8 separados, tornando extremamente fácil a integração e ligação do MAC motor® com módulo Ethernet estendido em qualquer máquina. Detalhes: - LED de potência - LEDs para fácil monitorização dos estados de E/S - 8 x conectores M8-3pin Fêmea - M12-17pin Conector macho para a ligação ao motor MAC® - Cabo blindado de 1 metro - Classificação IP67 - Múltiplas opções de montagem - Fornecimento de saída interna ou externa Ligações - Ex41 módulo Ethernet para MAC motor® Ligar sensores e outras I/Os de acordo com este diagrama, onde os pinos fêmeas são vistos do topo do WI1301. NB! O WI1301 só pode ser utilizado com módulos MAC00-Ex41 (não Ex4). O fornecimento deve ser assegurado de uma de duas maneiras: - Ligar o fornecimento externo de 24 VDC usando OUT+ (AI2) ou OUT+ (AI1). Isto mantém o isolamento óptico - Ajustar os interruptores DIP no módulo Ex41 para xxx. Este método anula o isolamento óptico.
