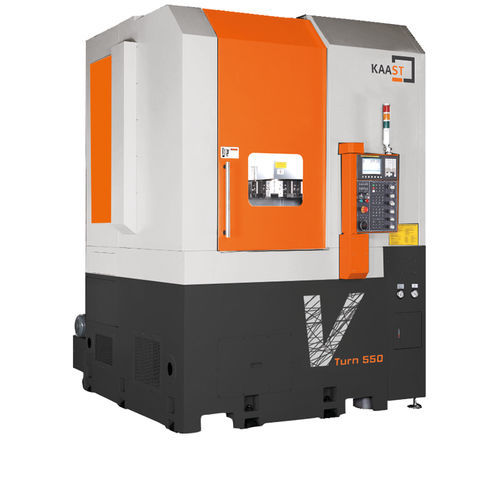

Torno CNC V-Turn series
verticalde 2 eixosA2-8

torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Número de eixos
de 2 eixos
Nariz do eixo-árvore
A2-8
Número de ferramentas
12 ferramentas
Aplicações
para usinagem pesada, para peças grandes
Outras características
de precisão, de elevada potência, de alta velocidade, de alta rigidez, compacto
Diâmetro

450 mm, 550 mm, 750 mm, 1.000 mm
(17,72 in, 21,65 in, 29,53 in, 39,37 in)

Velocidade de rotação

MÁX: 2.500 rpm
(15.707,963 rad.min-1)

MÍN: 10 rpm
(62,832 rad.min-1)

Comprimento máx. peças

400 mm, 700 mm, 800 mm
(16 in, 28 in, 31 in)

Curso Z

450 mm, 550 mm, 800 mm
(18 in, 22 in, 31 in)

Potência nominal

19 kW, 22 kW, 30 kW, 37 kW
(25,8 hp, 29,9 hp, 40,8 hp, 50,3 hp)

Comprimento total

1.850 mm, 3.500 mm, 3.650 mm, 3.750 mm
(73 in, 138 in, 144 in, 148 in)

Largura total

2.364 mm, 2.550 mm, 2.700 mm, 3.000 mm
(93 in, 100 in, 106 in, 118 in)

Altura total

3.060 mm, 4.037 mm
(120 in, 159 in)

Peso

5.000 kg, 5.300 kg, 15.000 kg, 16.000 kg, 16.500 kg
(11.023 lb, 11.684 lb, 33.069 lb, 35.274 lb, 36.376 lb)

Descrição

Com diâmetros de torneamento até 33 pés, a linha V-Turn CNC de tornos verticais CNC pode manipular as suas maiores peças. O pilar fortemente nervurado da fundição HT300 oferece uma elevada rigidez emparelhada com guias largas e planas para assegurar a máxima estabilidade com muito boas propriedades de amortecimento. A mesa da máquina está embutida numa fundição de base sólida, o que garante uma enorme capacidade de carga da mesa em comparação com os modelos concorrentes. A transmissão em 2 fases é adequada a qualquer situação de maquinagem com um binário extremamente elevado e, por isso, foi concebida para maquinagem pesada, mesmo com materiais resistentes. O fácil acesso à área de trabalho torna mais fácil o trabalho de ferramentas, a montagem e a descarga. Todos os modelos destes tornos verticais de alta velocidade incluem parafusos de esferas de precisão para os eixos X e Z. As ferramentas de fresagem opcionais com eixo C integrado e permutador automático de ferramentas oferecem a possibilidade de maquinação completa complexa numa só configuração. As caixas telescópicas ou completas mantêm os seus operadores limpos e seguros. Estas máquinas utilizam o controlador Fanuc 0i-TF, com controladores Siemens ou Mitsubishi também disponíveis. Isto significa optimizar os tempos de processamento e dá um valor acrescentado competitivo. As mais recentes tecnologias de fabricantes conceituados asseguram uma elevada disponibilidade de máquinas e excelentes resultados de maquinação durante muitos anos. V-Turn ATC CNC - 18-40" diâmetro máximo de viragem; rápido, potente, compacto V-Turn B CNC - 49-394" diâmetro máximo da peça; forte, eficiente, resistente e resistente V-Turn Pro/Pro Plus CNC - 59-118" diâmetro máximo de torneamento; maquinagem complexa e completa

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da KAAST Machine Tools Inc.
