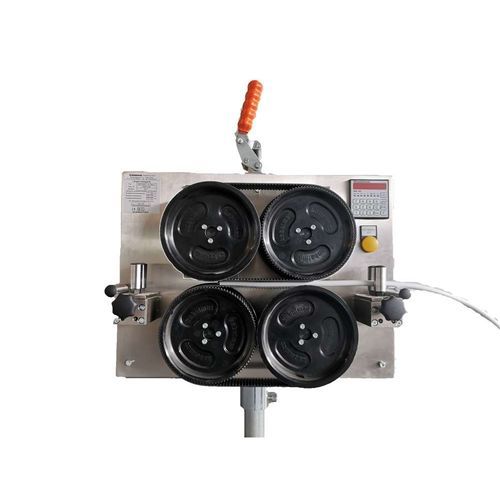

Instrumento de medição de espessura MESSBOI 40 B LC / LC-MID

de velocidadede comprimentode varredura

Dispositivo estacionário de medição do comprimento do tapete para materiais de enrolamento até um Ø exterior máx. 40 mm Ø exterior com avaliação de conformidade opcional (anteriormente calibração). Ideal para medir uma grande variedade de materiais de enrolamento, tais como materiais redondos e planos sob a forma de cabos, tubos, mangueiras e cordas Este aparelho de medição do comprimento é utilizado para materiais redondos e planos, tais como cabos, tubos, mangueiras e cordas de todos os tipos. É perfeitamente adequado para uma elevada precisão de medição e tolerâncias de medição reduzidas. O chassis é constituído por uma caixa de aço inoxidável, na qual os componentes sensíveis estão bem protegidos contra influências exteriores. O varrimento do material a medir é assegurado por duas unidades de fita métrica que correm uma contra a outra. A unidade de fita superior pode ser levantada por meio de uma alavanca de joelho e, devido ao seu peso próprio coordenado, adapta-se à espessura do material a medir. Para o registo do comprimento, a unidade de medição inferior está equipada com um codificador de impulsos rotativo. Equipamento básico Um conjunto de rolos de entrada e saída com largura ajustável Fita métrica com ajuste manual da roda de medição tipo coluna Flange para um segundo codificador de impulsos rotativo, previsto na caixa de aço inoxidável Contador de pré-seleção e codificador de impulsos rotativos integrados na caixa de aço inoxidável Um contador de pré-seleção LC MID com dois contactos eléctricos sem potencial para controlar a função de movimento rápido / avanço gradual de um acionamento de enrolamento ajustável. Controlo da velocidade de calibração através de um indicador luminoso Equipamento suplementar Suporte de tripé para montagem no chão (altura ajustável 1320 - 1620 mm) ou suporte para montagem em mesa Braço de suporte com gaiola de roletes de entrada e de saída
