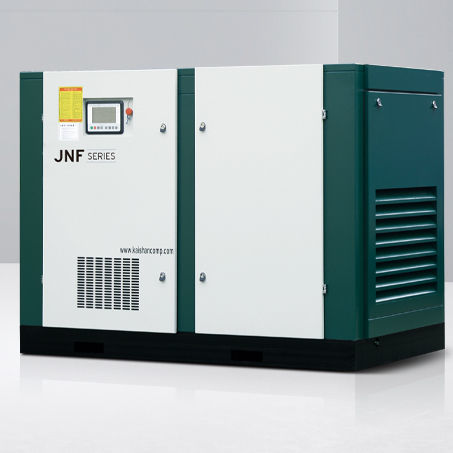

Amplificador de pressão de parafuso

de rotorde gássem óleo

Introdução
A subsidiária da KAISHAN, Chongqing Kaishan Fluid Machinery Co., Ltd., projeta e fabrica máquinas para fluidos, incluindo bombas de vácuo de parafuso, sopradores de parafuso sem óleo, sopradores de levitação magnética e uma série de bombas secas em desenvolvimento. Os produtos destinam‑se a aplicações industriais que exigem soluções de vácuo e ar comprimido limpas e eficientes.

Bombas de vácuo
Projetadas para desempenho otimizado em pontos de trabalho específicos, as bombas de vácuo de parafuso oferecem alta velocidade de bombeamento e baixo consumo de energia nas faixas operacionais previstas. Os consumíveis são reduzidos e o tamanho compacto. Uma válvula de admissão desenvolvida internamente permite controlo de injeção por diferença de pressão; a eliminação da bomba de óleo forçada reduz perdas parasitas e riscos de avaria em operação sem óleo. O ajuste volumétrico da válvula de admissão combinado com a regulação de velocidade por motor de ímã permanente cria uma curva em n, mantendo a bomba na zona de desempenho ideal entre 5–350 mbar. Uma solução proprietária de compensação final reduz a queda de caudal em alto vácuo e estabiliza a operação. O sistema de controlo de velocidade por ímã permanente da KAISHAN e o controlo PID avançado combinam válvula de admissão e velocidade do motor para manter pressão estável e maximizar a capacidade de aspiração.

Projeto inovador do conjunto
O núcleo da máquina usa um perfil de rotor tipo Y com arranjo triplo de rolamentos (rolamento cilíndrico + rolamento de rolos cónicos) proporcionando vida útil de rolamentos >100.000 horas. O cabeçote de grande inércia em baixa velocidade melhora a estabilidade e reduz o ruído. O design integrado simplifica a instalação.

Faixa de fornecimento (bombas de vácuo)

• Potência: 11 kW ~ 160 kW
• Vazão de bombeamento: 6,9 m3/min ~ 96,9 m3/min
• Pressão limite: 0,5 mbar(A), 0,67 mbar(A)

Campos de aplicação das bombas de vácuo

• Médico: sistemas centrais hospitalares, aspiração de carcaças, vácuo central de laboratório
• Farmacêutico: desaireação de cremes e pós, enchimento a vácuo, filtração por sucção
• Electrónica: manuseio de componentes, fabrico de placas de circuito impresso, sistemas centrais de vácuo
• Alimentar: processamento de aves, café, embalamento, processamento de queijo, arrefecimento a vácuo de produtos agrícolas
• Manuseio de materiais: equipamentos de teste automáticos, pick‑and‑place, transporte a granel, manuseio por vácuo
• P&D: vácuo central de laboratório, secagem e destilação por vácuo
• Impressão e papel: encadernação, impressão de jornais/revistas, desaireação de adesivos
• Indústria de processamento: corte CNC, termoformagem, extrusão, desgasificação de moldes, tratamento de materiais
• Outros: cerâmica, sucção e manuseio por vácuo, baterias, embalagem e cozedura

Sopradores
Os sopradores de parafuso sem óleo KAISHAN utilizam perfis de rotor de alta eficiência desenvolvidos internamente. Os rotores macho e fêmea operam com engrenagens sincronizadas de alta precisão e a câmara de compressão é selada em relação aos rolamentos para fornecer ar comprimido isento de óleo. O funcionamento com compressão interna proporciona alta eficiência térmica e bom equilíbrio dinâmico. As unidades podem ser instaladas sem fundação; as pulsações de fluxo e o ruído são reduzidos. O sistema de controlo integrado suporta operação sem vigilância e controlo remoto. Podem ser configuradas válvula de sentido único, válvula de alívio de sobrepressão e válvula de partida‑alívio. Unidades com transmissão por correia podem ser equipadas com inversores; versões de ligação direta são fornecidas de série com motor de ímã permanente e inversor.

Caracteristicas técnicas dos sopradores

• Alta eficiência: curvas de desempenho favoráveis para operação fiável e eficiente em termos energéticos
• Baixo ruído: níveis de ruído em conformidade com normas nacionais
• Longa vida útil: rolamentos SKF de alta velocidade, vida dos rolamentos >100.000 horas; conceção da máquina >30 anos
• Regulação de caudal flexível: inversor + PID permite controlo preciso e poupança de energia
• Vários modos de controlo: controlo de teor de oxigénio ou controlo de pressão disponível
• Tecnologia integrada: pacotes VFD integrados para instalação simples e funcionamento estável
• Manutenção facilitada: motores e estruturas padrão, acoplamento flexível por correia ou acoplamento direto para manutenção no local

Aplicações dos sopradores
Aeração de águas residuais, processos de equalização, retrolavagem ar‑água, oxidação/desulfuração, transporte pneumático, fermentação biofarmacêutica, impressão, papel, galvanização, têxtil, etc.

Características / especificações (resumo técnico)

• Perfil do rotor: linha de rotor tipo Y
• Rolamentos: arranjo triplo com rolamentos cilíndricos e de rolos cónicos, vida >100.000 horas
• Motor & controlo: controlo de velocidade por ímã permanente, controlo por VFD, PID avançado combinado com ajuste volumétrico da válvula de admissão
• Intervalo de vácuo ideal: desempenho ideal em 5–350 mbar
• Intervalo de potência bomba de vácuo: 11 kW ~ 160 kW
• Intervalo de vazão de bombeamento: 6,9 m3/min ~ 96,9 m3/min
• Pressão limite: 0,5 mbar(A), 0,67 mbar(A)
• Vida útil de projeto: vida útil do equipamento >30 anos
