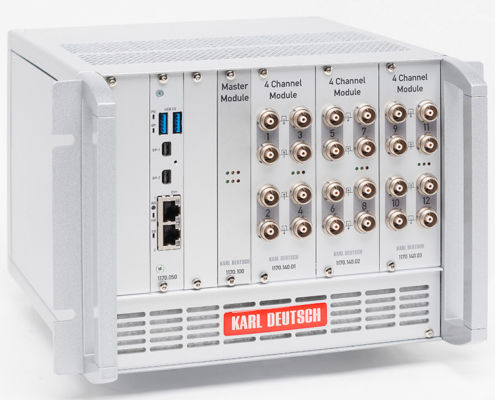

Sistema de inspeção ultrassônico ECHOGRAPH 1170

para a indústria eletrônica

O ECHOGRAPH 1170 Basic é uma unidade eletrónica ultra-sónica modular, que está alojada num bastidor de módulos 4HU de 10″. A prateleira de módulos pode ser equipada com um módulo principal e até três módulos ultra-sónicos. Cada módulo ultrassónico contém quatro canais multiplexados, configuráveis de forma individual e independente, para sondas TR ou de elemento único. A frequência máxima de repetição de impulsos de 8 kHz pode ser distribuída conforme desejado entre os quatro canais do módulo, resultando numa frequência média máxima de repetição de impulsos de 2 kHz. Um dos quatro canais de cada módulo pode efetuar uma medição ao mesmo tempo. Se forem utilizados vários módulos, também é possível o funcionamento em paralelo dos canais. O módulo principal recebe os dados dos canais ultra-sónicos individuais, configura-os e controla o programa do relógio. Através da ferramenta de software opcional ECHOVIEW são possíveis avaliações orientadas para a função (testes de rotina, gráfico de tiras, C-scan). Factos importantes - Configuração modular para até 12 canais por rack - Fácil armazenamento de peças sobresselentes devido a módulos semelhantes de 4 canais - 3 portas sobrepostas - 2 portas de ativação para ativação simultânea de eco de entrada e de parede traseira ou medição flexível de espessura de parede BE-BE - Alcance de medição até 5 m - Possibilidade de operação multiplex e paralela - Compensação de profundidade analógica e digital (TCG) - também acionável - Medição de tempo de alta resolução: medição da espessura da parede com uma resolução de 0,01 mm ou superior - Programa de ciclo fácil de utilizar - PC autónomo como solução completa (opção)
