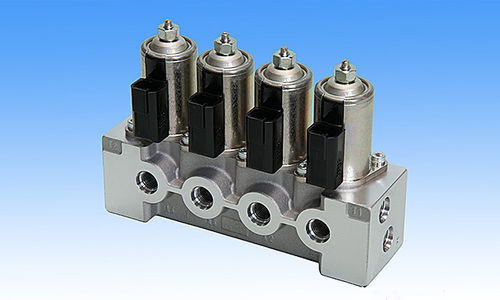

Válvula de cartucho KWE5 series

com atuador elétricode controle de vazãoem aço

Visão geral
A série KWE5A/G são válvulas piloto elétricas projetadas para controlar circuitos piloto em máquinas de construção e veículos industriais operados ao ar livre. Os modelos KWE5A utilizam carcaça em alumínio; os KWE5G em aço. Configurações típicas incluem de 1 a 4 cartuchos; outras disposições estão disponíveis sob pedido.

Características

• Fiação fácil: solenóides tipo cartucho aceitam conector plug-in para conexão elétrica em uma única ação.
• Instalação compacta: vários blocos de válvula/ carcaças para válvulas tipo cartucho atendem a diferentes requisitos de montagem.
• Encaminhamento simplificado: muitos blocos de carcaça possuem uma única porta P e uma única porta T.
• Porta de derivação: porta de derivação opcional permite alimentar outros circuitos hidráulicos.

Especificações (tabela)
Modelo: KWE5A (carcaça alumínio) / KWE5G (carcaça aço)
Pressão máx. (Porta P): KWE5A 7 MPa; KWE5G 8,8 MPa
Pressão máx. (Porta A — válvula redutora proporcional): selecionável 2 / 3 / 4 MPa
Pressão máx. (Porta A — válvula direcional): KWE5A 7 MPa; KWE5G 8,8 MPa
Pressão máx. (Porta T): 1 MPa
Vazão máx.: válvula redutora proporcional 10 L/min; válvula direcional 16 L/min
Classificação solenóide — redutora proporcional: 0–0,7 A (DC24V) ou 0–1,6 A (DC12V)
Classificação solenóide — válvula direcional: DC24V ou DC12V

Aplicações

• Escavadoras
• Carregadeiras
• Retroescavadoras
• Carregadeiras sobre esteiras
• Caminhões basculantes
• Perfuradoras sobre esteiras / cravações de estacas
• Guindastes (sobre esteiras / todo-o-terreno)
• Guindastes montados em caminhão
• Recobridoras de asfalto
• Manipuladores telescópicos
• Colheitadeiras
• Pulverizadores
• Equipamento florestal

Características técnicas

• Família de produto: série KWE5 (modelos: KWE5A, KWE5G)
• Material da carcaça: KWE5A — alumínio; KWE5G — aço
• Arranjo de válvulas cartucho: comumente 1 a 4 cartuchos; outros arranjos possíveis
• Portas: P, A, T (muitas carcaças fornecem uma porta P única e uma porta T única)
• Pressão máxima (Porta P): KWE5A 7 MPa; KWE5G 8,8 MPa
• Pressão máxima (Porta A — direcional): KWE5A 7 MPa; KWE5G 8,8 MPa
• Pressão máxima (Porta A — redutora proporcional): selecionável 2 / 3 / 4 MPa
• Pressão máxima (Porta T): 1 MPa
• Vazão máxima: redutora proporcional 10 L/min; direcional 16 L/min
• Classificações dos solenóides: redutora proporcional 0–0,7 A (DC24V) ou 0–1,6 A (DC12V); válvula direcional disponível em DC24V e DC12V
