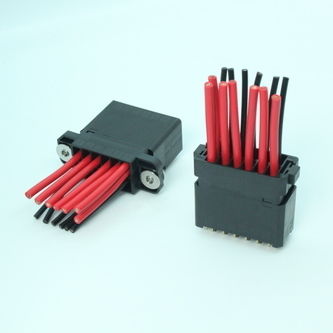

Conector de dados FTC series

retode crimparpara equipamentos de veículos

Desenvolvemos novas variações dos conectores da série "FTC" que acomodam dois cabos crimpados de 5,08 mm de passo. (1) Conector lateral da placa de circuito impresso do tipo reto (FTC11- □□ S □). (2) Versão 10 pinos adicionada ao conector lateral da placa de circuito impresso / tipo ângulo recto (FTC11), tipo cabo para cabo (FTC12), e tipo de travamento (FTC02). (3) 0.1μm versão banhada a ouro na espessura adicionada ao conector lateral da placa de circuito impresso e ao contato de engaste. Consulte a tabela abaixo para obter uma lista de variações. ・ FTC11- □□ S □: Plug (lado PCB, tipo reto) ・ FTC11- □□□ B: Plug (lado PCB, tipo reto e tipo ângulo reto) - 0.1μm Espessura do contato banhado a ouro. FTC02-10, FTC11-10L □, FTC12-10: versão de 10 pinos adicionada ・ # 625B- □□-□: espessura dourada de contacto de crimpagem 0.1 μm ・ # 641B- □□-□: contacto de crimpagem com 0.1 μm espessura dourada ・ Equipamento de energia elétrica ・ Equipamento de veículos ・ Equipamento industrial ・ Equipamento de aplicação electrónica ・ Equipamento de diversão ・ Equipamento de escritório - Dois cabos crimpados podem ser acomodados em um contato. - Aplicável ao AWG # 14/16/18/20. - O cabo crimpado pode ser montado em qualquer ponto da caixa. - A junção de dois cabos crimpados permite poupar espaço e transferir a alimentação entre conectores. -A estrutura de guia do acoplamento absorve ± 3 mm no erro de localização. -O furo de parafuso marginal do conector lateral do cabo absorve ± 0,7 mm no sentido XY após o acoplamento. (FTC01) - O comprimento efectivo do acasalamento é de até 3 mm. - A estrutura de contato de 2 pontos de aperto de duas folhas evita o encurvamento do contato, e a força de contato estável melhora a confiabilidade. ・ Materiais isolantes: PBT (com enchimento de vidro) UL94V-0 material, preto ・ material de contato: Liga de cobre ・ contacte a Plating: Base niquelada Contato / folheado a ouro
