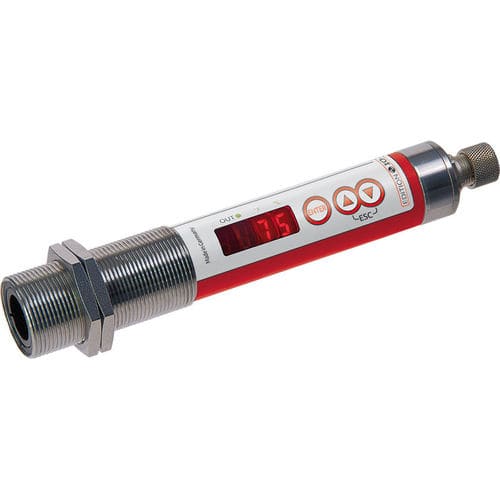

Pirômetro com display LED CellaTemp® PK 52

ºC°FIO-Link

Descrição do produto
O CellaTemp® PK 52 é um pirômetro infravermelho desenvolvido para medição de temperatura em fornos aquecidos por chama. A sua faixa espectral seletiva em torno de 3,9 µm torna as medições insensíveis ao vapor de água e ao CO2 no campo de visão, permitindo leituras precisas através das chamas e dos gases de combustão mesmo a grandes distâncias.

Características especiais

• Faixa de medição 500 a 2 000 °C
• Saídas de comutação configuráveis universalmente
• Alta resolução óptica graças a lentes de precisão
• Interface IO-Link para integração e parametrização
• Todos os parâmetros ajustáveis via botões no sensor ou por interface do sistema
• 2 × saídas de comutação PNP open-collector
• Instalação simples via rosca central M30
• Display LED de 4 dígitos, grande e de alto contraste

Parâmetros de medição (excerto)
Faixa de medição: 500 - 2000 °C
Sensor: termopilha
Faixa espectral: 3,8 - 4,0 µm (otimizada para medições em chama)
Tempo de resposta t90: ≤ 60 ms
Incerteza de medição: 1 % da leitura [°C]
Repetibilidade: 4 K
Coeficiente de temperatura: 0,04 %/K
Resolução saída de corrente: 0,1 K + 0,005 % da faixa selecionada
Resolução interface: 0,1 K
Resolução display: 1 K

Parâmetros elétricos (excerto)
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência de carga: ≤ 500 Ω
Saída de comutação: 2 × PNP open-collector, 24 V DC, 150 mA máx. cada
Entrada de teste: 10 - 34 V DC (seg. IEC 61131-2)
Interface: IO-Link V1.1.3
Alimentação: 18 - 32 V DC
Consumo: ≤ 50 mA a 24 V DC

Características
Display: LED vermelho 4 dígitos, altura dos dígitos 8 mm
Indicadores de estado: 3 × LED
Elementos de controlo: 3 botões

Parâmetros gerais
Ligação: conector M12 5 pinos (A-coding)
Temperatura ambiente: 0 - 65 °C (operação)
Temperatura de armazenamento: -20 a +80 °C
Humidade admissível: até 95 % r.H. sem condensação
Dimensões: Ø 30 × 210 mm (sem conector)
Caixa: aço inoxidável V2A (1.4305)
Classe de proteção: IP65 (DIN 40050)
Peso: aprox. 0,4 kg

Parâmetros ajustáveis (exemplos)
Escalonamento e amortecimento da saída analógica, ajuste rápido de emissividade, transmissão para vidro de proteção, tempo de retenção para memória de pico, configuração de contactos de comutação (fonte, ponto de comutação, atrasos), correção de temperatura por pontos de interpolação, indicador de vitalidade, parâmetros de serviço, reset de fábrica, bloqueio de teclas, opções de visualização (temperatura / funcionamento), unidade °C/°F, simulação de temperatura

Funções (excerto)
Sinal de sobretemperatura (temperatura interna > 75 °C)
Função de serviço: simulação de valor medido
Função de diagnóstico: indica inversão de polaridade, sobrecarga e tensão de alimentação incorreta
Proteção contra inversão de polaridade para alimentação, saída analógica e saídas de comutação

Conteúdo da entrega
Pirômetro infravermelho CellaTemp® PK 52
Manual curto
2 porcas de fixação

Software
SW 50

Especificações técnicas

• Modelo: CellaTemp® PK 52
• Faixa de medição: 500 - 2 000 °C
• Faixa espectral: 3,8 - 4,0 µm (otimizada para medições em chama)
• Opções de saída: 0/4 - 20 mA analógico, 2 × saídas PNP open-collector
• Interface: IO-Link V1.1.3
• Tempo de resposta: ≤ 60 ms
• Precisão: 1 % da leitura
• Classe de proteção: IP65
• Caixa: aço inoxidável (Ø 30 × 210 mm)
• Temperatura de operação: 0 - 65 °C
