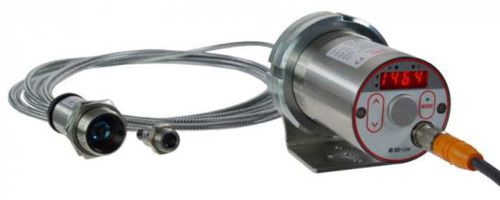

Pirômetro de fibra óptica CellaTemp® PX 41

com display LEDºCcom saída analógica

Visão geral do produto
O CellaTemp® PX 41 é um pirômetro digital bicromático com ligação por fibra óptica para medições sem contacto entre 700 e 3000 °C. O sistema incorpora uma cabeça de medição óptica separada ligada por cabo de fibra óptica, permitindo que a electrónica fique fora de ambientes agressivos ou espaços confinados. A fibra e a cabeça de medição resistem a temperaturas ambiente até 250 °C sem refrigeração e são imunes a interferências electromagnéticas, adequadas a aplicações industriais de alta temperatura.

Principais características

• Intervalo de medição: 700–3000 °C (segmentos selecionáveis)
• Interface IO‑Link para configuração e diagnóstico
• Objetivas intercambiáveis e focalizáveis para ajuste preciso
• Ópticas de precisão anti‑reflexo banda larga
• Visor LED legível a longa distância
• Saídas configuráveis: 1 analógica e 2 saídas de comutação
• Funções ATD (detecção automática de temperatura) e monitorização de contaminação
• Cabeça de medição e fibra resistentes até 250 °C

Opções e variantes

• Versões ópticas disponíveis: AF 11, AF 21, AF 22, AF 111, AF 121, AF 122, AF 211, AF 221, AF 222 — cada versão oferece intervalos e distâncias de foco específicos
• Exemplos de distâncias de foco: PZ 41.18 (M16) 0,033–0,045 m; PA 41.01 (M30) 0,2 m–∞; PA 41.05 (M16) 0,12 m–∞
• Opção de pontaria: luz piloto laser
• Cabo de fibra óptica e cabeça de medição encomendados separadamente

Dados técnicos — parâmetros de medição

• Princípio de medição: bicromático
• Gama espectral: 0,95 / 1,05 µm
• Tempo de resposta (t98): ≤ 20 ms (dependente do intervalo e definições)
• Incerteza de medição: 1,5 % da leitura
• Repetibilidade: 3 K
• Resolução: visor 1 K; interface 0,1 K; saída analógica 0,2 K + 0,03 % do intervalo

Óptica e mecânica

• Objetivas focalizáveis intercambiáveis para ajuste exato da distância
• Ópticas de precisão anti‑reflexo banda larga para reduzir reflexos
• Caixa: aço inoxidável V2A (1.4305), dimensões da cabeça conforme variante
• Grau de protecção: IP65

Eléctrico e interfaces

• Saída analógica: 0(4)–20 mA, linear, comutável e escalável
• Saídas de comutação: 2 × open collector 24 V DC, ≤ 150 mA
• Interface: IO‑Link
• Alimentação: 24 V DC (+10 % / −20 %), consumo ≤ 175 mA
• Ligação: M12 5 pinos

Parâmetros ajustáveis e funções

• Emissividade, transmitância, escala analógica, filtro de suavização
• Limites e modos de alarme, parâmetros ATD, limiar de monitorização de contaminação
• Selecção de canal: bicromático, monocromático 1, monocromático 2
• Funções de diagnóstico: saída de corrente de teste, sinal de sobretemperatura, modos de simulação

Parâmetros gerais e condições de funcionamento

• Temperatura ambiente electrónica: 0–65 °C
• Temperatura ambiente cabeça de medição: até 250 °C sem refrigeração
• Temperatura de armazenamento: −20–+80 °C
• Humidade admissível: 95 % r.H. máx. (sem condensação)
• Peso: aprox. 0,9 kg

Conteúdo da entrega
Pirômetro CellaTemp PX (unidade electrónica), cabo de ligação VK 02/L AF 1 (5 m), cabeça de medição, manual breve. Nota: o cabo de fibra óptica deve ser encomendado separadamente.

Software
SW 50 (software IO‑Link) para configuração do equipamento e gestão de parâmetros.
