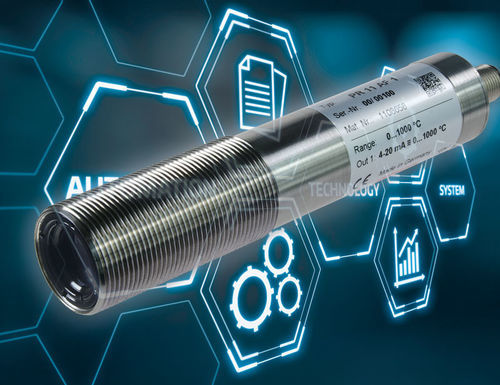

Pirômetro sem visor CellaTemp® PR 11

ºCIO-Linkcom saída analógica

Descrição do produto:
O CellaTemp® PR 11 é um termômetro infravermelho inteligente para medição de temperatura rápida, sem contacto e sem desgaste a partir de uma distância segura, na gama de 0 a 1000 °C.

Características especiais:

• Pirômetro infravermelho compacto com invólucro em aço inoxidável
• Interface IO-Link normalizada e independente de fieldbus
• Saída analógica 0/4 - 20 mA (linear, comutável, escalável)
• Grandes intervalos de medição com alta resolução térmica
• Alta resolução óptica e precisão de medição graças a lentes de precisão antirreflexo de banda larga
• Saída de comutação configurável universalmente
• Montagem simples através de rosca central M30

Propriedades / Versão (selecionada):
CellaTemp® PR 11 AF 1 — Gama de medição: 0 - 1000 °C — Tamanho do alvo: 11 mm — Distância focal: 0,3 m — Forma do campo de medição: redondo — Princípio de medição: monocromático

Parâmetros de medição (excerto):
Gama de medição: 0 - 1000 °C
Sensor: Termopilha
Faixa espectral: 8 - 14 µm
Tempo de resposta t90: ≤ 60 ms
Incerteza de medição: 0,75 % da leitura [°C] + 2,0 K
Repetibilidade: 1 K
Coeficiente de temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Resolução saída corrente: 0,2 K + 0,03 % da gama selecionada
Resolução interface: 0,1 K

Parâmetros elétricos (excerto):
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência: ≤ 500 Ω
Saída de comutação: Open Collector 24 V DC, ≤ 150 mA
Entrada de teste: 10 - 34 V DC (segundo IEC 61131-2)
Interface: IO-Link
Alimentação: 24 V DC +10 % / -20 %
Consumo de corrente: ≤ 50 mA a 24 V DC

Parâmetros gerais (excerto):
Ligação: Conector M12 roscado, 4 pinos (codificação A)
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade permissível: max. 95 % UR (sem condensação)
Dimensões: Ø 30 x 185 mm (sem ficha)
Invólucro: Aço inoxidável V2A (1.4305)
Classe de protecção: IP 65 (segundo DIN 40050)
Peso: aprox. 0,4 kg

Parâmetros ajustáveis (visão geral):

• Saída analógica 0/4 - 20 mA (escalonamento)
• Emissividade
• Constante de tempo de amortecimento
• Tempo de retenção da memória do valor máximo
• Modo de operação e pontos de comutação do contacto
• Repor para definição de fábrica
• Unidade de temperatura °C/°F
• Simulação de temperatura (função de serviço)

Funções (selecionadas):

• Sinal de sobretemperatura e sinalização de erros/eventos via interface digital
• Simulação de valor medido para serviço e testes
• Protecção contra inversão de polaridade para alimentação, saída analógica e saída de comutação

Conteúdo da entrega:
Termômetro infravermelho CellaTemp® PR; manual curto; 2 porcas de fixação

Tabela do campo de medição (linhas selecionadas para PR 11 AF 1):
Distância de medição 0,00 mm — Diâmetro do campo de medição 16,50 mm
Distância de medição 12,00 mm — Diâmetro do campo de medição 16,28 mm
Distância de medição 24,00 mm — Diâmetro do campo de medição 16,06 mm
Distância de medição 36,00 mm — Diâmetro do campo de medição 15,84 mm
Distância de medição 48,00 mm — Diâmetro do campo de medição 15,62 mm
Distância de medição 60,00 mm — Diâmetro do campo de medição 15,40 mm
Distância de medição 300,00 mm — Diâmetro do campo de medição 11,00 mm

Especificações técnicas:

• Modelo: CellaTemp® PR 11 (versão AF 1 mostrada)
• Gama de medição: 0 - 1000 °C
• Tamanho do alvo (selecionado): 11 mm (a 300 mm)
• Faixa espectral: 8 - 14 µm
• Tipo de sensor: Termopilha
• Tempo de resposta (t90): ≤ 60 ms
• Incerteza de medição: 0,75 % da leitura + 2,0 K
• Repetibilidade: 1 K
• Interface: IO-Link
• Saída analógica: 0/4 - 20 mA (linear, comutável, escalável)
• Saída de comutação: Open Collector 24 V DC, ≤ 150 mA
• Alimentação: 24 V DC +10 % / -20 %
• Ligação: Conector M12 roscado 4 pinos (codificação A)
• Intervalo de temperatura ambiente: 0 - 65 °C
• Temperatura de armazenamento: -20 - +80 °C
• Classe de protecção: IP 65
• Invólucro: Aço inoxidável V2A (1.4305)
• Dimensões: Ø 30 x 185 mm (sem ficha)
• Peso: aprox. 0,4 kg
• Conteúdo da entrega: Termômetro infravermelho, manual curto, 2 porcas de fixação
