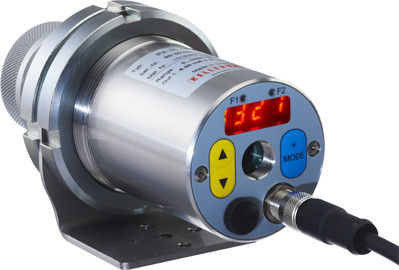

Pirômetro bicromático CellaCrystal PA 44

monocromáticocom display LEDºC

Descrição:
O CellaCrystal PA 44 é um pirômetro óptico bicolor (relação) desenvolvido para medição de temperatura durante o crescimento de cristais. A calibração é adaptada à produção de cristais. A avaliação híbrida do sinal fornece resolução constante e elevada de < 0,1 K em toda a faixa de medição e o projeto do sensor assegura elevada estabilidade a longo prazo. O alinhamento ao ponto de medição é possível por visada através da lente, apontador a laser ou câmara de vídeo integrada.

Características especiais:

• Faixa de medição 750 a 3.000 °C
• Variantes de calibração otimizadas para produção de cristais de silício (PA 44 AF 4 / AF 5) e para carboneto de silício (PA 44 AF 7)
• Avaliação híbrida do sinal para alta resolução metrológica
• Elevada estabilidade a longo prazo devido ao mínimo autoaquecimento
• Ótica com foco ajustável para ajuste preciso da distância de medição
• Interfaces padrão: saída analógica e USB/RS-485 (IO‑Link em modelos selecionados)

Versões / Modelos selecionados:

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

Campo de medição (distância vs diâmetro do campo):

• 0,00 mm | 18,00 mm
• 16,00 mm | 17,39 mm
• 32,00 mm | 16,77 mm
• 48,00 mm | 16,16 mm
• 64,00 mm | 15,55 mm
• 80,00 mm | 14,93 mm
• 96,00 mm | 14,32 mm
• 112,00 mm | 13,71 mm
• 128,00 mm | 13,09 mm
• 144,00 mm | 12,48 mm
• 160,00 mm | 11,87 mm
• 176,00 mm | 11,25 mm
• 192,00 mm | 10,64 mm
• 208,00 mm | 10,03 mm
• 224,00 mm | 9,41 mm
• 240,00 mm | 8,80 mm
• 256,00 mm | 8,19 mm
• 272,00 mm | 7,57 mm
• 288,00 mm | 6,96 mm
• 304,00 mm | 6,35 mm
• 320,00 mm | 5,73 mm
• 336,00 mm | 5,12 mm
• 352,00 mm | 4,51 mm
• 368,00 mm | 3,89 mm
• 384,00 mm | 3,28 mm
• 400,00 mm | 2,67 mm

Especificações técnicas:

• Faixa de medição: 750–3000 °C em sub-faixas (diferentes versões AF)
• Princípio de medição: pirômetro bicolor (relação)
• Sensor: duplo fotodíodo
• Faixa espectral: 0,95 / 1,05 µm
• Tempo de resposta t98: ≤ 10 ms (varia consoante a sub-faixa)
• Incerteza de medição: 750–850 °C: 6 K; 850–1.500 °C: 0,35 % da leitura + 2 K; 1.500–2.400 °C: 0,5 % + 2 K; 2.400–3.000 °C: 1 % + 2 K
• Repetibilidade: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolução saída corrente: 0,2 K + 0,03 % da faixa selecionada; resolução interface: 0,1 K; resolução visor: 1 K
• Objetivas / variantes óticas: PZ 20.01 padrão (0,4 m–∞), PZ 20.03 close-up (0,2–0,4 m), PZ 20.06 tele (1,2 m–∞)
• Forma do campo de medição: circular
• Relações distância/spot (típ.): AF 7 = 150:1; AF 5 = 140:1; AF 9 = 240:1
• Saída analógica: 0(4)–20 mA linear, comutável, escalável (R ≤ 500 Ω)
• Entrada analógica: 0–10 V
• Saídas de comutação: 2 × open collector 24 V DC, ≤ 30 mA; Entradas de comutação: 2 × até 24 V
• Interfaces: USB e RS-485
• Alimentação: 24 V DC +10 % / -20 %; consumo ≤ 175 mA
• Câmara (modelos com câmara): saída de vídeo Composite PAL, 1 Vpp, 75 Ω; opções de visada: visada através da lente, apontador laser, câmara
• Visor e comandos: LED vermelho 4 dígitos (8 mm), 2 LEDs de estado, 3 botões
• Ligação: rosca M12, 8 pinos
• Temperatura ambiente (operação): 0–65 °C; armazenamento: -20–+80 °C
• Humidade admissível: 95 % r.H. máx. (não condensante)
• Dimensões: Ø 65 mm × 220 mm (máx. 277 mm); Peso: aprox. 0,9 kg
• Caixa: aço inoxidável V2A (1.4305); Classe de proteção: IP 65 (DIN 40050)
• Conteúdo da entrega: Pirômetro CellaCrystal PA 44, cabo de ligação VK 02/A (5 m), cabo de vídeo VK 02/F (5 m) para modelos com câmara, cabo USB VK 11/D (1,8 m), software CellaView, manual curto
• Parâmetros ajustáveis e funções (seleção): faixa de medição, dimensionamento de I/O analógicas, filtro de suavização, memória/hold, emissividade, transmitância, compensação da radiação ambiente refletida, limites/modos de alarme, função ATD (opcional), linearização, simulação de corrente/temperatura, unidade °C/°F, seleção de canal de medição (bicolor / monocromático)
• Funções: sinal de sobretemperatura (temp. interna > 80 °C → saída analógica > 20,5 mA), simulação de serviço, ATD para processos descontínuos
