Sistema de medição de temperatura PA 40-K007

de fluxoa laseróptico

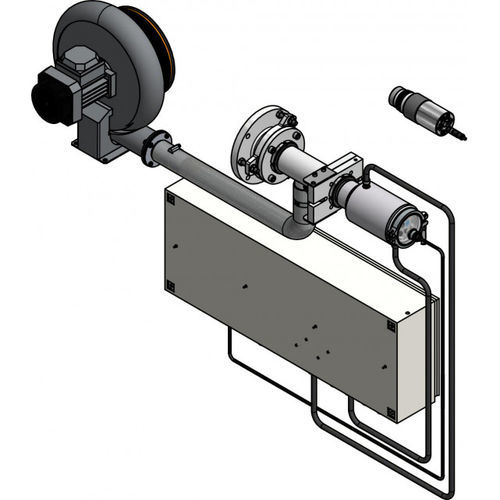

Componentes do sistema de medição:

• Pirómetro CellaTemp PA 40 AF 4
• Montagem PA 20-066

Características especiais:

• Pirómetro de dois comprimentos de onda com ótica focalizável em invólucro de aço inoxidável
• Lente de precisão antirreflexo de banda larga
• 2 saídas analógicas, 2 saídas de comutação, USB e RS 485
• Auxílio de pontaria: visão através da lente
• Suporte de montagem com conexão de arrefecimento e ligação para ventilador externo para uso industrial, com dispositivo de fixação ajustável
• Armário de comando com monitor de fluxo e ligação para água, ar e tensão da rede
• Ventoinha externa

Escopo de fornecimento:

• Pirómetro CellaTemp PA
• Cabo de ligação VK 02/A (5 m)
• Cabo de vídeo VK 02/F (5 m) para modelo com câmara incorporada
• Cabo USB VK 11/D (1,8 m)
• Software CellaView
• Manual (resumo)

Dados técnicos - Parâmetros de medição:
Faixa de medição: 500 - 3000 °C em vários segmentos
Sensor: Duplo fotodíodo
Faixa espectral: 0,95 / 1,05 µm
Tempo de resposta t98: Faixa 500 - 1400 °C: ≤ 10 ms (T > 650 °C); Faixa 650 - 1700 °C: ≤ 20 ms (T > 650 °C) e ≤ 10 ms (T > 750 °C); Faixa 750 - 2400 °C: ≤ 10 ms (T > 950 °C); Faixa 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incerteza de medição: 1 % da leitura de temperatura [°C]
Repetibilidade: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída de corrente: 0,2 K + 0,03 % da faixa selecionada
Resolução interface: 0,1 K
Resolução display: 1 K

Variações ópticas (lentes e faixas de focagem):
Para 500 - 1400 °C: Objetiva F50 PZ 20.08: focagem 0,3 m - ∞
Para 650 - 1700 °C, 750 - 2400 °C e 850 - 3000 °C: Objetiva padrão PZ 20.01: focagem 0,4 m - ∞
Lente close-up PZ 20.03: focagem 0,2 m - 0,4 m
Grande angular PZ 20.05: focagem 0,2 m - ∞
Teleobjetiva I PZ 20.06: focagem 1,2 m - ∞
Teleobjetiva II PA 20.06: focagem 0,6 m - ∞
Adicionalmente para 850 - 3000 °C: Lente macro PA 40.01: focagem 0,086 m - 0,115 m

Parâmetros eléctricos:
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Saída de comutação: 2 x Open Collector 24 V DC, ≤ 30 mA
Entrada de comutação: 2 x até 24 V
Interfaces: USB; RS 485
Alimentação: 24 V DC +10 % / -20 %
Consumo de corrente: ≤ 175 mA para 24 V DC

Câmara:
Saída de vídeo: Composite PAL, 1 Vpp, 75 Ω

Características:
Visão através da lente; ponto piloto laser; opção de câmara; visor LED vermelho de 4 dígitos (altura dos dígitos 8 mm); 2 indicadores LED de estado; elementos de controlo: 3 botões

Parâmetros gerais:
Ligação: rosca M12, conector de 8 pinos
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: 95 % HR máx. (sem condensação)
Dimensões: Ø 65 mm x 220 mm (máx. 277 mm)
Invólucro: Aço inoxidável V2A (1.4305)
Classe de protecção: IP 65 conforme DIN 40050
Peso: aprox. 0,9 kg

Parâmetros ajustáveis (seleção):
Faixa de medição; variável medida e escala dos sinais analógicos de entrada/saída; filtro de suavização; modo de memória e tempo de retenção; emissividade; transmitância; compensação da radiação ambiente refletida; limites e modo de funcionamento dos contactos de alarme; parâmetros da função ATD (opcional); função de linearização; indicador LED de estado; simulação de corrente e temperatura; unidade de temperatura °C/°F; seleção de canal de medição; nível de limiar de monitorização de contaminação; para modelos com câmara: função TBC e balanço de brancos

Funções (seleção):
Sinal de sobretemperatura: se a temperatura interna exceder 80 °C, a saída analógica apresenta um valor > 20,5 mA
Função de serviço: simulação de um valor medido ou de um sinal de corrente
Função ATD (Automatic Temperature Detection): deteção automática de temperatura em processos descontínuos

Campo de medição (distância : diâmetro)
0.00 mm : 18.00 mm
16.00 mm : 17.39 mm
32.00 mm : 16.77 mm
48.00 mm : 16.16 mm
64.00 mm : 15.55 mm
80.00 mm : 14.93 mm
96.00 mm : 14.32 mm
112.00 mm : 13.71 mm
128.00 mm : 13.09 mm
144.00 mm : 12.48 mm
160.00 mm : 11.87 mm
176.00 mm : 11.25 mm
192.00 mm : 10.64 mm
208.00 mm : 10.03 mm
224.00 mm : 9.41 mm
240.00 mm : 8.80 mm
256.00 mm : 8.19 mm
272.00 mm : 7.57 mm
288.00 mm : 6.96 mm
304.00 mm : 6.35 mm
320.00 mm : 5.73 mm
336.00 mm : 5.12 mm
352.00 mm : 4.51 mm
368.00 mm : 3.89 mm
384.00 mm : 3.28 mm
400.00 mm : 2.67 mm

Software:
CellaView

Informação do artigo:
Artigo n.º: 1093281
