Sistema de medição de temperatura CellaTemp PKF 36-K001

infravermelhode fibra ópticapara cabos

Descrição do artigo

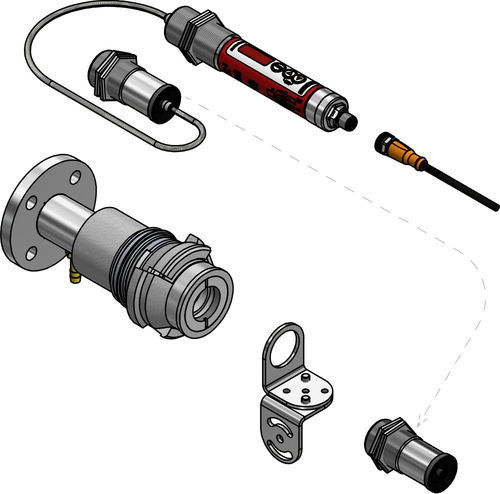

• Sistema de medição completo composto por: pirômetro CellaTemp PKF 36 BF 1, montagem PA 21-001, conjunto de suporte PS 11/U e cabo VK 02/L AF 1

Características especiais

• Pirômetro infravermelho com cabo de fibra óptica e cabeça de medição óptica
• Cabeça de medição utilizável sem refrigeração em temperaturas ambiente até 250 °C
• Saída analógica e interface IO-Link para integração industrial
• Suporte de montagem com purga de ar otimizada para minimizar contaminação e consumo de ar
• Trava bayonet para desmontagem rápida

Tabela resumo (básica)
Versão: CellaTemp PKF 36-K001
Faixa de medição: 550 - 2500 °C
Distância focal: 0,2 m - ∞
Forma do campo de medição: circular
Relação distância:diâmetro (D:S): 190 : 1
Princípio de medição: monocromático
Opção de pontaria: luz piloto a laser


Dados técnicos — Parâmetros de medição
Faixa de medição: 550 - 2500 °C
Sensor: fotodíodo
Faixa espectral: 0,78 - 1,06 µm
Tempo de resposta t90: ≤ 2 ms (T > 900 °C)
Incerteza de medição: 0,3 % da leitura + 2,5 K
Repetibilidade: 2 K
Coeficiente de temperatura: 0,07 %/K
Resolução saída de corrente: 0,1 K + 0,005 % do intervalo selecionado
Resolução interface: 0,1 K
Resolução display: 1 K


Variantes ópticas

• Cabeça AF 1: PA 41.01 (M30) focalização 0,2 m - ∞
• Cabeça AF 2: PKS 21.01 (M30) focalização 1,08 m
• Cabeça AF 3: PA 41.05 (M16) focalização 0,12 m - ∞
• Cabeça AF 4: PZ 41.18 (M16) focalização 0,033 - 0,045 m

Parâmetros elétricos
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência de carga: ≤ 500 Ω
Saídas de comutação: 2 x PNP Open Collector 24 V DC, 2 x 150 mA máx.
Entrada de teste: 10 - 34 V DC (seg. IEC 61131-2)
Interface: IO-Link V1.1.3
Alimentação: 18 - 32 V DC
Consumo de corrente: ≤ 50 mA a 24 V DC


Características
Display: LED vermelho de 4 dígitos, altura dos dígitos 8 mm
Indicador de estado: 3 x LED
Elementos de controlo: 3 botões


Parâmetros gerais
Ligação: rosca M12 5 pinos (codificação A)
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade permissível: 95 % r.H. máx. (não condensante)
Dimensões: Ø 30 x 210 mm (sem plugue)
Caixa: aço inoxidável V2A (1.4305)
Classe de proteção: IP65 (DIN 40050)
Peso: aprox. 0,4 kg


Parâmetros ajustáveis

• Saída analógica 0/4 - 20 mA; dimensionamento da saída
• Ajuste de emissividade; compensação de transmissão para vidro de proteção
• Constante de tempo de amortecimento; tempo de retenção do valor máximo; modo de operação e fonte
• Ponto de comutação, atraso de comutação on/off
• Correção de temperatura por pontos de interpolação (pares X/Y); parâmetros de serviço e simulação
• Reset para configuração de fábrica; bloqueio de teclas; opções de visualização (temperatura ou "run"); °C/°F

Funções
Sinal de sobretemperatura (temperatura interna > 75 °C)
Função de teste via botão ou entrada de teste
Função de serviço: simulação de valor medido
Função de diagnóstico: indica inversão de polaridade, sobrecarga e tensão de alimentação incorreta
Proteção contra inversão de polaridade (M12 5 pinos codificação A)


Conteúdo da entrega

• Pirômetro infravermelho CellaTemp PKF
• Cabeça de medição
• Manual curto
• 2 porcas de fixação
• *O cabo de fibra óptica deve ser encomendado separadamente

Software
Software: SW 50


Campo de medição (exemplos)
Valores selecionados do diâmetro do campo de medição:
Distância 0,00 mm → Diâmetro do campo 23,40 mm
Distância 8,00 mm → Diâmetro do campo 22,51 mm
Distância 16,00 mm → Diâmetro do campo 21,61 mm
Distância 200,00 mm → Diâmetro do campo 1,05 mm


Características / especificações técnicas

• Família de modelos: PKF (CellaTemp)
• Modelo: CellaTemp PKF 36-K001
• Faixa de medição: 550 – 2500 °C
• Faixa espectral: 0,78 – 1,06 µm
• Relação distância:diâmetro (D:S): 190 : 1
• Distância focal: a partir de 0,2 m até infinito (dependendo da cabeça de medição)
• Tempo de resposta t90: ≤ 2 ms (T > 900 °C)
• Interface: IO-Link V1.1.3 e analógica 0(4)-20 mA
• Alimentação: 18 – 32 V DC, corrente ≤ 50 mA a 24 V DC
• Caixa: aço inoxidável V2A (Ø 30 x 210 mm)
• Classe de proteção: IP65
• Peso: aprox. 0,4 kg
