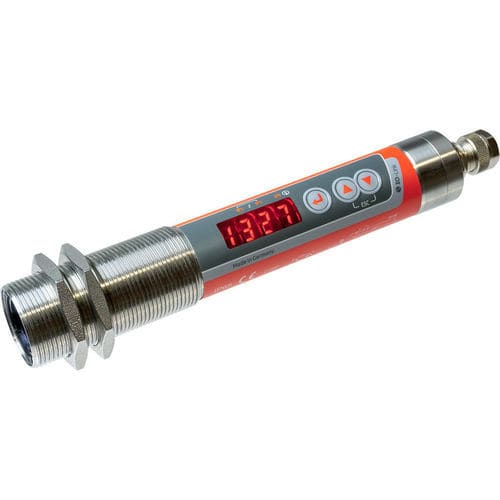

Pirômetro com display LED CellaTemp® PK 68

ºC°F4–20 mA

Visão geral:
O CellaTemp PK 68 é um pirômetro digital bicolor para medições de temperatura industriais de 550 a 1 400 °C. O método bicolor reduz a sensibilidade a interferências como pó, vapor, janelas de proteção sujas ou variação de emissividade em comparação com pirômetros monocromáticos. A geração PK 68 dispõe de indicador de vitalidade e monitoramento SMART para registo contínuo dos dados operacionais e suporte à manutenção preventiva.

Principais características:

• Faixa de medição 550 a 1 400 °C
• Saída de comutação configurável
• Alta resolução óptica com lentes de precisão
• Interface IO-Link (V1.1.3)
• Parâmetros ajustáveis via botões do sensor ou interface do sistema
• 2 × saídas de comutação PNP open collector
• Montagem simples com rosca central M30
• Grande e luminoso display LED de 4 dígitos

Versão / Dados principais:
Versão: CellaTemp PK 68 BF 1
Faixa de medição: 550 - 1400 °C
Tamanho do alvo: 21 mm a 1,5 m de distância focal
Forma do campo de medição: circular
Princípio de medição: bicolor (duplo fotodíodo)

Parâmetros de medição (resumo):
Sensor: duplo fotodíodo
Faixa espectral: 0,95 / 1,05 µm
Tempo de resposta t90: ≤ 10 ms (T > 650 °C)
Incerteza de medição: 1 % da leitura
Repetibilidade: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída analógica: 0,1 K + 0,005 % da faixa
Resolução interface: 0,1 K
Resolução display: 1 K

Parâmetros elétricos:
Saída analógica: 0(4)-20 mA, linear, escalável
Resistência de carga: ≤ 500 Ω
Saídas de comutação: 2 × PNP open collector, 24 V DC, 150 mA máx. cada uma
Entrada de teste: 10 - 34 V DC (IEC 61131-2)
Interface: IO-Link V1.1.3
Alimentação: 18 - 32 V DC
Consumo de corrente: ≤ 50 mA a 24 V DC

Display e comandos:
Display: LED vermelho 4 dígitos, altura do dígito 8 mm
Indicadores de estado: 3 LEDs
Controlo: 3 botões

Parâmetros gerais:
Ligação: M12 5 pinos (A-coding)
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: 95 % r.H. máx. (sem condensação)
Dimensões: Ø 30 × 210 mm (sem conector)
Invólucro: Aço inoxidável V2A (1.4305)
Grau de protecção: IP65 (DIN 40050)
Peso: aprox. 0,4 kg

Parâmetros ajustáveis (exemplos):
Escalonamento analógico e seleção 0/4-20 mA, constante de tempo de amortecimento, retenção de valor máximo, modo de funcionamento, pontos de comutação e atrasos, correção de temperatura por interpolação, indicador de vitalidade, parâmetros de serviço, restauro de fábrica, bloqueio de teclas, unidade °C/°F, simulação de temperatura

Funções:
Sinal de sobretemperatura (interno > 75 °C), função de serviço (simulação de valor medido), DTD (Detecção de Temperatura Descontínua) para processos descontínuos, diagnóstico (polaridade invertida, sobrecarga, tensão incorreta), proteção contra inversão de polaridade para alimentação e saídas

Conteúdo da entrega:
Termómetro infravermelho CellaTemp PK 68, manual curto, 2 porcas de fixação

Software:
SW 50 (software IO-Link)

Campo de medição (exemplos):
Distância de medição - Diâmetro do campo
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

Especificações técnicas:

• Modelo: CellaTemp PK 68
• Faixa de medição: 550 - 1 400 °C
• Princípio de medição: bicolor, 0,95 / 1,05 µm
• Óptica / tamanho do alvo: 21 mm a 1,5 m (exemplos na tabela)
• Tempo de resposta: ≤ 10 ms (T > 650 °C)
• Precisão: 1 % da leitura; repetibilidade 2 K
• Saídas: 0(4)-20 mA; 2 × saídas de comutação PNP
• Interface: IO-Link V1.1.3
• Alimentação: 18 - 32 V DC; ≤ 50 mA
• Invólucro e protecção: aço inoxidável, IP65
• Display e comandos: LED 4 dígitos, 3 LEDs, 3 botões
• Dimensões / peso: Ø 30 × 210 mm; aprox. 0,4 kg
• Incluído: manual curto e 2 porcas de fixação
