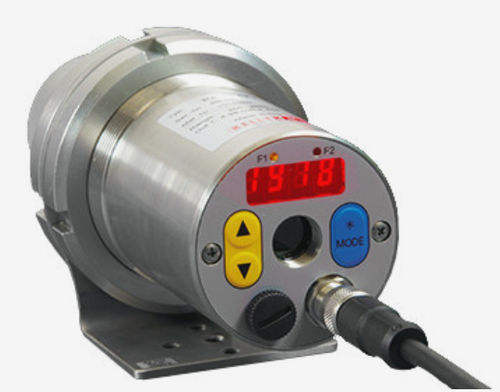

Pirômetro monocromático CellaCombustion PA 18

com display LEDºC°F

Visão geral do produto
O CellaCombustion PA 18 é um pirômetro infravermelho projetado para medir a temperatura de gases de combustão quentes em câmaras de combustão de incineradores, centrais elétricas e unidades de recuperação de energia a partir de resíduos. Com lente de precisão focável e mira através da lente ou câmera de vídeo opcional, o instrumento posiciona-se com precisão sobre o ponto de medição.

Características principais

• Faixa de medição 500 a 2.500 °C
• Lentes focáveis para ajuste preciso da distância de medição
• Lente de precisão anti-reflexo de banda larga
• Display LED legível a longa distância (4 x 7 segmentos, altura dos dígitos 8 mm)
• Saída de corrente de teste para função de diagnóstico
• Interfaces padrão: E/S digital, duas saídas analógicas, USB e RS-485

Parâmetros de medição
Faixa de medição: 500 - 2500 °C
Sensor: termopilha
Faixa espectral: banda CO (otimizada para medição de gases de combustão)
Tempo de resposta t98: ≤ 100 ms
Incerteza de medição: 0,75 % do valor lido (°C), min. 3 K
Repetibilidade: 2 K
Coeficiente de temperatura: 0,04 %/K
Resolução saída de corrente: 0,2 K + 0,03 % do intervalo de medição selecionado
Resolução interface: 0,1 K
Resolução display: 1 K

Variantes ópticas
Objetivas: objetiva padrão PZ 15.03, foco 0,8 m - ∞ (ex. razão distância/mancha 70:1 para versão AF 1)

Parâmetros elétricos
Saída analógica: 0(4)-20 mA linear, comutável, escalável
Resistência: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Saídas de comutação: 2 x Open Collector 24 V DC, ≤ 30 mA
Entradas de comutação: 2 x até 24 V
Interfaces: USB, RS-485
Alimentação: 24 V DC (+10 % / -20 %)
Consumo de corrente: ≤ 175 mA a 24 V DC

Câmera de vídeo
Saída de vídeo (modelos com câmera integrada): Composite PAL, 1 Vpp, 75 Ω

Equipamento
Dispositivo de mira: mira através da lente ou câmera de vídeo opcional
Display: LED 4 x 7 segmentos vermelho, altura dos dígitos 8 mm
Indicador de estado: 2 x LED
Controles do operador: 3 botões

Parâmetros gerais
Conexão: conector M12 8 pinos
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: 95 % RH máx. (sem condensação)
Dimensões: Ø 65 mm x 220 mm (max. 277 mm)
Material do invólucro: aço inoxidável V2A (1.4305)
Grau de proteção: IP65 (segundo DIN 40050)
Peso: aprox. 0,9 kg

Parâmetros ajustáveis
Faixa de medição; variável medida e escala das entradas/saídas analógicas; filtro de suavização; modo de operação da memória e tempo de retenção; emissividade; transmitância; compensação da radiação de fundo; valores limites e modo dos contactos de alarme; parâmetros da função ATD (opcional); função de linearização; indicação de estado por LED; simulação de corrente/temperatura; unidade °C/°F; para modelos com câmara: função TBC e balanço de branco

Funções
Sinal de sobretemperatura: se a temperatura interna exceder 80 °C, a saída analógica indica > 20,5 mA
Função de serviço: simulação de um valor medido ou sinal de corrente
ATD (Automatic Temperature Detection): deteção automática de temperatura em processos descontínuos

Conteúdo da entrega

• Pirômetro CellaCombustion PA
• Cabo de ligação VK 02/A (5 m)
• Cabo de vídeo VK 02/F (5 m) para modelos com câmara
• Cabo USB VK 11/D (1,8 m)
• Software CellaView
• Manual de instruções (resumo)

Software
CellaView (ferramenta de configuração e leitura de dados)

Especificações técnicas

• Modelo: CellaCombustion PA 18
• Faixa de medição: 500 - 2500 °C
• Sensor: termopilha
• Relação distância/mancha: 70:1 (ex.)
• Objetiva: PZ 15.03 (foco 0,8 m - ∞)
• Princípio de medição: monocor
• Saídas analógicas: 2 x 0(4)-20 mA
• Interfaces: USB, RS-485
• Alimentação: 24 V DC (+10 % / -20 %)
• Invólucro: aço inoxidável V2A, IP65
• Dimensões: Ø 65 mm x 220 mm (max. 277 mm)
• Peso: aprox. 0,9 kg
