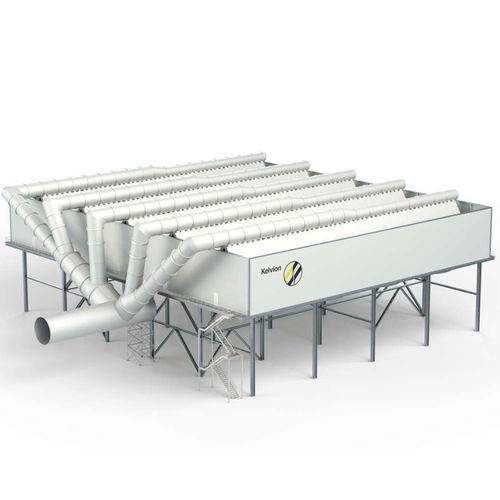

Condensador ventilado ACC

a vaporem açode processo

Condensador resfriado a ar A-Frame Sistema MASH O projeto principal para condensadores a vácuo resfriados a ar é baseado no conceito MASH. O vapor é levado ao condensador por meio de um duto de vapor e um coletor. O vapor flui para baixo através de 2 ou 3 fileiras de tubos aletados. Os condensados são recuperados dentro de boxers de cabeçote com castelo conectados a um tanque de água quente. Os não condensáveis sobem por uma fileira de deflegmação para a condensação final. Atende à maioria dos requisitos da API 661 (ISO 13706) e da ASME VIII div 1 Carimbo U quando exigido pelo usuário final Seleção otimizada para restrições de plano de terreno usando aletas Groovy Sistema de fileira única O sistema Single Row consiste em tubos planos de aço revestidos de alumínio. As aletas de alumínio são soldadas aos tubos planos revestidos de alumínio. A solda que preenche o espaço entre a base das aletas e o tubo central proporciona excelentes propriedades de transferência de calor. Baixa queda de pressão no lado do vapor para melhor vácuo e baixo sub-resfriamento do condensado Uso otimizado de toda a superfície de resfriamento, pois as regiões sem fluxo são evitadas Mais resistente ao congelamento Sistema A-Tube O tubo A consiste em um tubo elíptico nu com aletas retangulares de aço carbono. A transferência de calor é otimizada pela galvanização por imersão a quente. O espaço entre o pé da aleta e a aleta é completamente preenchido com zinco para obter excelentes propriedades de transferência de calor.
