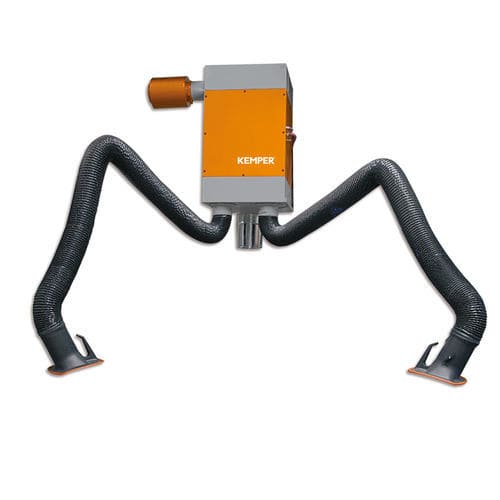

Exaustor de fumaça de parede 83200100

industrialde soldagemde cartucho

Visão geral do produto
Unidade de extração estacionária com dois braços para uso contínuo, equipada com limpeza automática de cartuchos controlada por pressão diferencial e cartuchos de membrana KemTex® ePTFE para fumos de soldagem e poeiras finas.

Destaques

• Adequado para grandes volumes de fumos e poeiras de soldagem
• Projetado para funcionamento contínuo com baixos custos operacionais graças à limpeza automática controlada por pressão diferencial
• Dois braços de extração para operação simultânea ou alternada em duas estações
• Cartuchos KemTex® ePTFE com filtração superficial, capturam partículas ultrafinas < 0,1 μm
• Válvulas de estrangulamento integradas nas capotas para ajuste da potência de extração
• Design otimizado da capota reduz o reposicionamento do braço
• Baixo consumo de ar comprimido devido à limpeza controlada por pressão diferencial
• Solução compacta e económica para duas estações

Aplicações / Materiais e processos de soldagem

• Uso frequente / operação contínua
• Processos de soldagem: MIG/MAG, MMA (eletrodo revestido)
• Materiais processáveis: aço, alumínio, aço inoxidável

Função / Características
Como unidade de filtro estacionária com limpeza automática de cartuchos controlada por pressão diferencial, o equipamento é adequado para grandes quantidades de fumos e poeira de soldagem em operação contínua. Os cartuchos de membrana KemTex® ePTFE proporcionam filtração superficial e capturam de forma fiável partículas ultrafinas abaixo de 0,1 μm. A unidade permite operação simultânea ou alternada em duas estações através de dois braços de extração e válvulas integradas para regular a sucção.

Dados técnicos (extracto)
Peso (kg): 183
Profundidade (mm): 655
Largura (mm): 655
Altura (mm): 1355
Estágios de filtro: 1
Área filtrante (m²): 8
Eficiência de separação (≥ %): 99,9
Potência do motor (kW): 1,5
Corrente nominal (A): 3,5
Fornecimento de ar comprimido (bar): 5-6
Nível de pressão sonora (dB(A)): 71
Capacidade máx. do ventilador (m³/h): 3000
Capacidade de extração nominal (m³/h): 1400
Depressão máx. (Pa): 3000
Número de braços de extração: 2
Diâmetro do braço (mm): 150
Volume do colector de pó (L): 11
Volume do reservatório de ar comprimido (L): 25
Comprimento do braço (m): 2

Características / especificações técnicas

• Peso: 183 kg
• Dimensões (P × L × A): 655 mm × 655 mm × 1355 mm
• Estágios de filtro: 1 (filtração de superfície via membrana KemTex® ePTFE)
• Área filtrante: 8 m²
• Eficiência de separação: ≥ 99,9 %
• Potência do motor: 1,5 kW
• Corrente nominal: 3,5 A
• Fornecimento de ar comprimido: 5–6 bar (reservatório 25 L)
• Nível sonoro: 71 dB(A)
• Capacidade máx. do ventilador: 3000 m³/h
• Capacidade de extração nominal: 1400 m³/h
• Depressão máx.: 3000 Pa
• Número de braços: 2 (diâmetro 150 mm)
• Volume colector de pó: 11 L
• Comprimento padrão dos braços: 2 m (outras comprimentos 3–7 m disponíveis)
