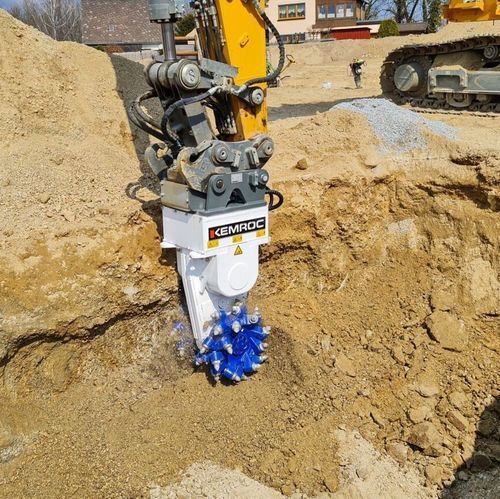

Cabeça fresadora para escavadeira EKT 100

de tambor

Visão geral A gama patenteada EK de cortadores de corrente é um dos principais produtos da KEMROC. O conceito é expandido com a gama EKT de cortadores de tambor rotativo tradicionais fornecidos como cortadores de tambor rotativo sem uma corrente de corte central; estão disponíveis kits de conversão para que as correntes de corte possam ser instaladas posteriormente. Caraterísticas

• Pode ser convertido num modelo EK
• Rápido e forte
• Dois motores para potência hidráulica extra
• Caixa de velocidades rígida e resistente
• Tambores apoiados em rolamentos robustos
• Proteção para mangueiras hidráulicas
• Funciona debaixo de água sem necessidade de modificações

Áreas de aplicação

• Trabalhos de abertura de valas e de condutas
• Mineração de minerais de dureza macia a média
• Renovação de betão, perfilagem, escavações subaquáticas e abertura de túneis

Caraterísticas / Especificações técnicas

• Número de modelos da série: 9
• Nome da série: Gama EKT (cortadores de tambor rotativo; convertíveis em cortadores de corrente EK através de kits de conversão)
• Atributos comuns apresentados por modelo: Unidade de rotação compatível (KRM), Diâmetro do tambor de corte (C), Força de corte a 380 bar, Largura de corte (B), Comprimento do tambor de corte (A), Fluxo máximo de óleo, Pressão máxima de funcionamento, Resistência máxima à compressão da rocha, Número de picaretas, Caixa de picaretas / Tipo de picareta padrão, Potência nominal, Peso recomendado da escavadeira, Fluxo de óleo recomendado, RPM recomendado, Padrão de furo padrão, Torque a 380 bar, Peso por largura de corte
• Modelos e dados técnicos principais:
  • EKT 20 - Unidade de rotação compatível: KRM30; Diâmetro do tambor de corte: 225 mm (9 in); Força de corte: 21 kN; Largura de corte: 410 mm; Comprimento do tambor de corte: 540 mm; Fluxo máximo de óleo: 70 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 25 MPa; Número de picaretas: 56; Caixa de picaretas: Tipo PH 14; Potência nominal: 22 kW; Peso recomendado da escavadora: 2-6 t; Caudal de óleo recomendado: 30 l/min; RPM recomendadas: 75 rpm; Padrão de furo padrão: LB10; Picareta standard: 15/29/26/14 C; Binário a 380 bar: 2400 Nm; Peso por largura de corte: 130 kg
  • EKT 40 - Unidade de rotação compatível: KRM35; Diâmetro do tambor de corte: 445 mm (18 pol.); Força de corte: 22 kN; Largura de corte: 500 mm; Comprimento do tambor de corte: 1000 mm; Fluxo máximo de óleo: 115 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 30 MPa; Número de picaretas: 52; Caixa de picaretas: Tipo PH 20; Potência nominal: 44 kW; Peso recomendado da escavadora: 7-11 t; Caudal de óleo recomendado: 85 l/min; RPM recomendadas: 90 rpm; Padrão de furo padrão: LB10; Picareta standard: 16/46/38/20 C; Binário a 380 bar: 4800 Nm; Peso por largura de corte: 430 kg
  • EKT 60 - Unidade de rotação compatível: KRM40; Diâmetro do tambor de corte: 590 mm (23 pol.); Força de corte: 30 kN; Largura de corte: 500 | 600 mm; Comprimento do tambor de corte: 1190 mm; Fluxo máximo de óleo: 195 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 50 MPa; Número de picaretas: 40 / 60; Caixa de picaretas: Tipo PH 22; Potência nominal: 60 kW; Peso recomendado da escavadora: 12-17 t; Caudal de óleo recomendado: 140 l/min; RPM recomendadas: 80 rpm; Padrão de furo padrão: LB20; Picareta standard: 15/46/38/22 C; Binário a 380 bar: 8800 Nm; Peso por largura de corte: 725 | 775 kg
  • EKT 100 - Unidade de rotação compatível: KRM50; Diâmetro do tambor de corte: 690 mm (27 in); Força de corte: 46 kN; Largura de corte: 700 | 800 mm; Comprimento do tambor de corte: 1460 mm; Fluxo máximo de óleo: 260 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 80 MPa; Número de picaretas: 40 / 44; Caixa de picaretas: Tipo PH 32 HD; Potência nominal: 100 kW; Peso recomendado da escavadora: 18-30 t; Caudal de óleo recomendado: 200 l/min; RPM recomendadas: 65 rpm; Padrão de furo standard: LB30; Picareta padrão: 17/75/70/30 Q; Binário a 380 bar: 15700 Nm; Peso por largura de corte: 1300 | 1360 kg
  • EKT 110 - Unidade de rotação compatível: KRM60; Diâmetro do tambor de corte: 690 mm (27 pol.); Força de corte: 56 kN; Largura de corte: 700 | 800 mm; Comprimento do tambor de corte: 1460 mm; Fluxo máximo de óleo: 300 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 80 MPa; Número de picaretas: 40 / 44; Caixa de picaretas: Tipo PH 32 HD; Potência nominal: 110 kW; Peso recomendado da escavadora: 25-32 t; Caudal de óleo recomendado: 250 l/min; RPM recomendadas: 65 rpm; Padrão de furo standard: LB30; Picareta padrão: 17/75/70/30 Q; Binário a 380 bar: 19500 Nm; Peso por largura de corte: 1300 | 1360 kg
  • EKT 140 - Unidade de rotação compatível: KRM60; Diâmetro do tambor de corte: 720 mm (28 pol.); Força de corte: 68 kN; Largura de corte: 880 mm; Comprimento do tambor de corte: 1540 mm; Fluxo máximo de óleo: 320 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 100 MPa; Número de picaretas: 44; Caixa de picaretas: Tipo PH 32 HD; Potência nominal: 140 kW; Peso recomendado da escavadora: 30-45 t; Caudal de óleo recomendado: 275 l/min; RPM recomendadas: 70 rpm; Padrão de furo standard: LB40; Picareta standard: 17/75/70/30 Q; Binário a 380 bar: 24500 Nm; Peso por largura de corte: 2000 kg
  • EKT 150 - Unidade de rotação compatível: KRM60; Diâmetro do tambor de corte: 720 mm (28 pol.); Força de corte: 83 kN; Largura de corte: 880 mm; Comprimento do tambor de corte: 1540 mm; Fluxo máximo de óleo: 390 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 100 MPa; Número de picaretas: 44; Caixa de picaretas: Tipo PH 32 HD; Potência nominal: 150 kW; Peso recomendado da escavadora: 35-50 t; Caudal de óleo recomendado: 330 l/min; RPM recomendadas: 65 rpm; Padrão de furos padrão: LB40; Binário a 380 bar: 29800 Nm; Peso por largura de corte: 2000 kg
  • EKT 160 - Unidade de rotação compatível: KRM70; Diâmetro do tambor de corte: 720 mm (28 pol.); Força de corte: 91 kN; Largura de corte: 880 | 1040 mm; Comprimento do tambor de corte: 1540 mm; Fluxo máximo de óleo: 425 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 120 MPa; Número de picaretas: 44 / 56; Caixa de picaretas: Tipo PH 32 HD; Potência nominal: 150 kW; Peso recomendado da escavadora: 35-50 t; Caudal de óleo recomendado: 350 l/min; RPM recomendadas: 65 rpm; Padrão de furo padrão: LB40; Picareta padrão: 19/75/70/30 Q; Binário a 380 bar: 32700 Nm; Peso por largura de corte: 2000 | 2500 kg
  • EKT 220 - Unidade de rotação compatível: KRM80; Diâmetro do tambor de corte: 860 mm (34 pol.); Força de corte: 138 kN; Largura de corte: 920 | 1300 mm; Comprimento do tambor de corte: 1760 mm; Fluxo máximo de óleo: 650 l/min; Pressão máxima de funcionamento: 400 bar; Resistência máxima à compressão da rocha: 140 MPa; Número de picaretas: 44 / 60; Caixa de picaretas: Tipo PH 38 HD; Potência nominal: 220 kW; Peso recomendado da escavadora: 50-70 t; Caudal de óleo recomendado: 550 l/min; RPM recomendadas: 45 rpm; Padrão de furo padrão: LB40; Picareta padrão: 25/80/80/38 C; Binário a 380 bar: 59500 Nm; Peso por largura de corte: 3100 | 3550 kg
