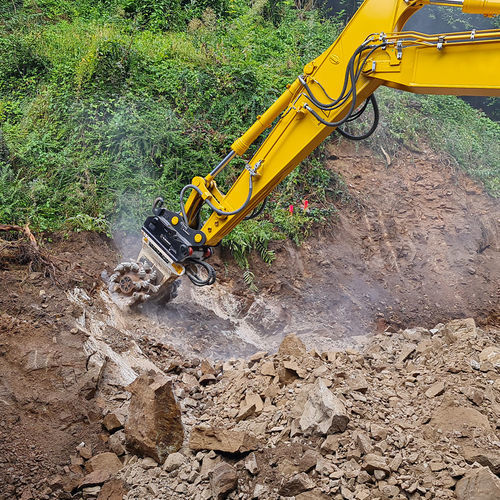

Cabeça fresadora para escavadeira KRD 150

de tambor

Visão geral do produto
A gama KRD de fresadoras de tambor com acionamento direto consiste em unidades compactas e leves, concebidas como implementos para escavadoras. Otimizadas para escavadoras de braço longo, estas fresadoras são adequadas para demolição, escavação de poços, estabilização de solos, renovação de betão e escavações subaquáticas. Rolamentos sobredimensionados suportam os tambores de corte para maior durabilidade.

Características

• Design compacto adaptado a escavadoras de braço longo
• Acionamento direto com rolamentos sobredimensionados a suportar os tambores
• Elevada relação potência/peso na gama
• Gestão de mangueiras protegida para reduzir danos
• Operacional até 30 metros submerso sem necessidade de alterações

Áreas de aplicação

• Demolição com escavadoras de braço longo
• Estabilização do solo e melhoria de terrenos
• Renovação e perfilagem de betão
• Escavação de valas e trabalhos em tubagens
• Exploração de minerais macios, tunelização e escavação de poços
• Escavações subaquáticas e obras marítimas

Modelos — matriz de especificações chave
Cabeçalho: Model | Compatible rotation unit (KRM) | Cutter drum diameter C (mm) | Cutting force @380 bar (kN) | Cutting width B (mm) | Drum cutter length A (mm) | Max. oil flow (l/min) | Max. operating pressure (bar) | Max. rock compressive strength (MPa) | Number of picks | Pick box | Rated power (kW) | Recommended excavator weight | Recommended oil flow (l/min) | Recommended rpm | Standard hole pattern | Standard pick | Torque @380 bar (Nm) | Weight per cutting width (kg)
KRD 15 | KRM30 | 300 | 6.9 | 500 | 511 | 40 | 400 | 20 | 66 | PH 14 Type | 15 | 0.5 – 2 t | 25 | 145 | LB10 | 15/29/26/14 C | 1000 | 135
KRD 18 | KRM30 | 300 | 14.1 | 500 | 511 | 65 | 400 | 20 | 66 | PH 14 Type | 18 | 2 – 4 t | 40 | 115 | LB10 | 15/29/26/14 C | 2100 | 135
KRD 30 | KRM35 | 370 | 23.9 | 629 | 588 | 100 | 400 | 30 | 56 | PH 20 Type | 30 | 5 – 8 t | 80 | 110 | LB10 | 16/46/38/20 C | 4400 | 250
KRD 45 | KRM40 | 447 | 27.5 | 743 | 670 | 130 | 400 | 40 | 46 | PH 22 Type | 45 | 9 – 16 t | 110 | 110 | LB20 | 12/45/38/22 HC | 6100 | 380
KRD 70 | KRM50 | 612 | 53.4 | 946 | 951 | 230 | 400 | 850 | 40 | PH 30 HD Type | 70 | 17 – 25 t | 200 | 75 | LB30 | 17/75/70/30 Q | 16300 | 850
KRD 100 | KRM60 | 742 | 51.1 | 1020 | 1070 | 250 | 400 | 90 | 48 | PH 32 HD Type | 110 | 20 – 40 t | 225 | 70 | LB40 | 17/75/70/30 Q | 19000 | 1400
KRD 120 | KRM60 | 742 | 73.4 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 25 – 40 t | 320 | 70 | LB40 | 17/75/70/30 Q | 27200 | 1400
KRD 150 | KRM60 | 742 | 80.2 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 330 | 65 | LB40 | 17/75/70/30 Q | 29800 | 1400
KRD 155 | KRM60 | 742 | 88.0 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 340 | 65 | LB40 | 17/75/70/30 Q | 32700 | 1400
KRD 165 | KRM70 | 725 | 100.4 | 1260 | 1072 | 400 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 380 | 65 | LB40 | 19/75/70/30 Q | 36400 | 1850
KRD 175 | KRM70 | 725 | 118.6 | 1260 | 1072 | 420 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 400 | 55 | LB40 | 19/75/70/30 Q | 43000 | 1850

Especificações técnicas

• Tipo de acionamento: acionamento direto com rolamentos sobredimensionados que suportam os tambores
• Conceção: construção compacta e leve otimizada para implementos de escavadora
• Intervalo de potência: potência nominal de 15 kW até 160 kW conforme o modelo
• Diâmetros de corte: de 300 mm até 742 mm conforme o modelo
• Pressão máxima de funcionamento: 400 bar (padrão na gama)
• Caudal máximo de óleo: de 40 l/min até 420 l/min conforme o modelo
• Intervalo de binário: aproximadamente 1.000 Nm até mais de 43.000 Nm conforme o modelo
• Capacidade subaquática: operável até 30 m sem modificações
• Sistema de ponteiras: vários tipos PH / HD / Q e padrões de furos padrão (LB10 / LB20 / LB30 / LB40 conforme o modelo)
• Adequação de aplicação: demolição, valas, estabilização do solo, renovação de betão, extração de minerais macios, trabalhos em tubagens, perfilagem, tunelização e escavação de poços
