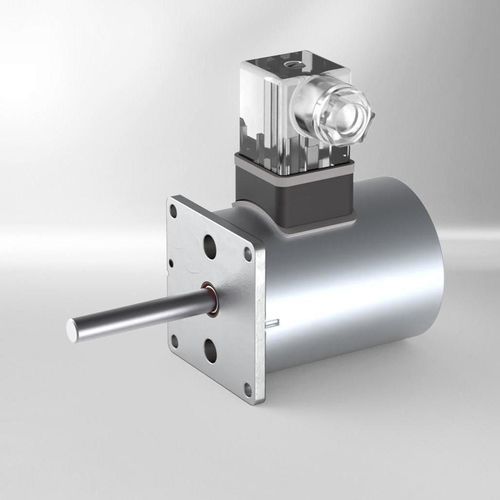

Eletroímã rotativo Bistable Rotary Solenoids

de manutenção automáticapara seleçãode alto desempenho

Os solenóides rotativos bistáveis PDM da Kendrion são atuadores rotativos polarizados, de alta velocidade, concebidos como comutadores eletromagnéticos para automação industrial e intralogística. Fornecem movimento rotativo definido com retenção da posição sem alimentação contínua e foram projetados para substituir atuadores pneumáticos em soluções de triagem compactas e energeticamente eficientes.

Principais benefícios

• Comutação rápida e fiável para sistemas de triagem e transporte de alto rendimento.
• Design bistável mantém posições de início e fim sem corrente contínua, reduzindo o consumo de energia.
• Vida útil sem manutenção garantida > 100 milhões de ciclos de comutação.
• Construção modular permite adaptações específicas do cliente (torque, carcaças, sensores).
• Permite soluções intralogísticas sem pneumática — elimina a necessidade de ar comprimido em muitas aplicações.

Princípio de funcionamento

• Solenóide rotativo polarizado que combina bobinas do estator com um rotor de íman permanente de neodímio.
• Quando se inverte a polaridade da bobina, o rotor executa um movimento rotativo definido (limitado mecanicamente por dois batentes).
• As posições finais são mantidas pelo íman permanente, pelo que não é necessária corrente contínua para manter a posição.
• Sensores Hall opcionais fornecem feedback de posição final.

Variantes disponíveis (seleção)

• PDM050 — disponível em versões bistável e monostável (exemplos: PDM050.000039 bistável, PDM050.000037 monostável).
• PDM060 — variante bistável.
• PDM080 — variante bistável.

Características técnicas

• Tempo de comutação: < 10 ms (típico para muitas variantes bistáveis; alguns valores específicos até ≈20 ms).
• Ângulo de rotação: até 60° capacidade de série; limites típicos: até 40° ou 30° consoante o modelo.
• Torque de retenção: até 1,0 Nm (máximo na série; dependente do tipo).
• Tensão nominal: 24 V ou 48 V CC (gama série 24–48 V CC).
• Consumo / potência nominal: tipicamente 60–120 W dependendo do tipo (ver tabela de tipos).
• Durabilidade: vida útil sem manutenção > 100 milhões de ciclos de comutação garantida.
• Grau de proteção: IP50 padrão; atualizável para IP65 com carcaça.
• Projeto mecânico: carcaça em alumínio com amortecimento integrado e rolamentos de esferas.
• Opções: sensores Hall para feedback de posição; modificações específicas de torque e carcaça disponíveis.
• Exemplos por tipo:
  • PDM050 (bistável): diâmetro 50 mm; alimentação 24–48 V CC; potência 60–100 W; ângulo máx. 40°; tempo de comutação 10–20 ms; torque de retenção sem corrente até 0,15 Nm.
  • PDM050 (monostável): diâmetro 50 mm; alimentação 24–48 V CC; potência 60–100 W; ângulo máx. 30°; tempo de comutação ≈ 20 ms; torque de retenção sem corrente até 0,4 Nm.
  • PDM060 (bistável): diâmetro 60 mm; alimentação 24–48 V CC; potência 96–120 W; ângulo máx. 30°; tempo de comutação 10–20 ms; torque de retenção sem corrente até 0,9 Nm.
  • PDM080 (bistável): diâmetro 80 mm; alimentação 24–48 V CC; potência ≈ 84 W; ângulo máx. 40°; tempo de comutação ≈ 20 ms; torque de retenção sem corrente até 1,0 Nm.
