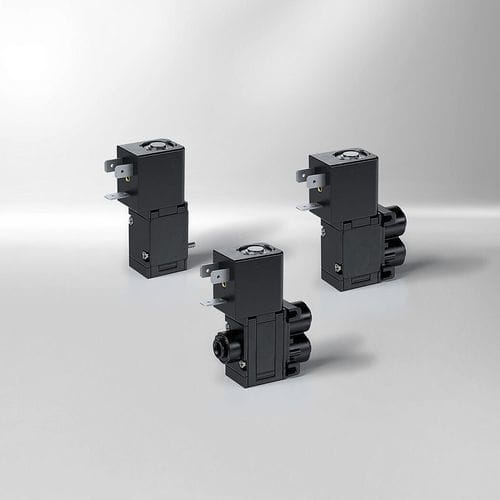

Válvula solenoide de ação direta 97

3/2 viasNONF

Visão geral
Uma válvula solenóide de isolamento de fluido do tipo diafragma separa o atuador do fluido de processo através de uma membrana de vedação, permitindo aplicações que exigem operação sem contaminação ou alta resistência química a meios agressivos. Apenas materiais selecionados entram em contato com o fluido. Estas válvulas são adequadas para ácidos, álcalis e tintas especiais e estão disponíveis em versões 3/2 ou 2/2 em configuração NC (normalmente fechada) ou NO (normalmente aberta); variantes 3/2 podem ser fornecidas como junção ou misturador.

Design e funcionamento
O projeto é balanceado em pressão para manter o consumo de energia baixo (tipicamente ≤ 6 W). Possui um orifício nominal de aprox. 3,5 mm e suporta pressões até 8 bar sob consulta, com vazões de até 350 l/min. A montagem compacta está disponível para 12 V DC ou 24 V DC; outras tensões sob pedido. Funções opcionais incluem atuação manual e sinalização de posição. Material padrão da carcaça: PPSU; outros plásticos injetáveis sob pedido. Vedantes: NBR, FKM ou EPDM conforme a aplicação. Conexões pneumáticas externas: flange ou push-in (4 mm ou 6 mm); arranjos combinados possíveis. Com um conector padrão industrial (EN 60529) a válvula pode alcançar proteção IP65.

Vantagens principais

• Baixa ocupação de espaço
• Grande orifício nominal (~3,5 mm)
• Opção de versão silenciosa
• Compatível com diversos meios agressivos
• Altas vazões com baixo consumo de energia

Campos de aplicação

• Impressão & manuseio de papel: dosagem de tintas agressivas, boas propriedades de lavagem e baixa influência térmica
• Tecnologia dentária: fornecimento de ar/água em unidades dentárias, baixo volume morto, opção KTW/água potável
• Tecnologia de análise & laboratorial: aplicações em água ultrapurificada; tamanho compacto permite integração em dispensadores portáteis

Especificações técnicas gerais
Parâmetro — Valor
Tensão nominal — 24 V DC ou 12 V DC
Consumo de potência — ≤ 6 W (a 0 a 3,5 bar)
Faixa de pressão — -0,9 a 3,5 bar (até 8 bar sob pedido)
Tamanho do orifício — aprox. 3,5 mm
Valor Kv — máx. 3,5 l/min
Vazão máx. — até 350 l/min
Materiais em contacto com o meio — Vedantes: EPDM, NBR ou FKM; Carcaça: PPSU. Listagens FDA/UL disponíveis; aprovação para água potável sob pedido
Classificação de proteção — IP65 (com conectores e conexões pneumáticas adequadas)
Conexões pneumáticas — Flange ou push-in (4 mm ou 6 mm)
Conexões elétricas — Terminais de ficha plana 6,3 x 0,8, conector EN 60529 ou cabos
Funções — 3/2 NC/NO, 2/2 NC/NO, 3/2 multifuncional (junção/misturador)
Dimensões (A x L x P) — 68 x 22 x 30 mm (versão flange)

Características / especificações técnicas

• Projeto com diafragma que isola o atuador do meio
• Carcaça padrão: PPSU (listagens FDA/UL sob pedido; aprovação água potável sob pedido)
• Vedantes: NBR, FKM, EPDM conforme a aplicação
• Consumo típico: ≤ 6 W
• Pressão máxima de serviço: padrão até 3,5 bar; até 8 bar sob pedido
• Vazão máxima: até 350 l/min (dependendo de pressão e configuração)
• Versões disponíveis: 2/2 e 3/2 (NC/NO), 3/2 multifuncional; atuação manual e sinalização de posição opcionais
• Grau de proteção: IP65 (com conector adequado)
• Conexões pneumáticas: flange ou push-in (4 mm ou 6 mm)
• Conexões elétricas: ficha plana 6,3 x 0,8, conector EN 60529 ou cabos
• Dimensões (versão flange): 68 x 22 x 30 mm
