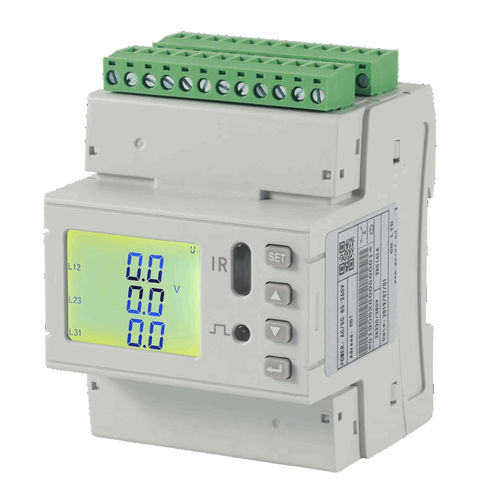

O KET-PMT-414.16 é um contador de energia multicanal que inclui quatro tríades de transformadores de corrente de 16 mm para cargas de 100 A.
Adequado para medir a energia e os principais parâmetros eléctricos de múltiplos circuitos trifásicos, especialmente em quadros eléctricos industriais ou civis com espaço limitado, com comunicação RS485 ModBUS RTU integrada.
O KET-PMT-414.16 pode ser utilizado em todos os tipos de sistemas de controlo, sistemas SCADA e sistemas de gestão de energia, também graças às suas duas entradas/duas saídas digitais e saída de impulsos. Estão disponíveis outras versões de TC.
ESPECIFICAÇÕES GERAIS
Grau de proteção - IP50
Temperatura de funcionamento -20 a +60 °C
Temperatura de armazenamento -40 ÷ +70 °C
Humidade relativa - MAX 95% sem condensação
CONTAINER
Dimensões - 72x87,8x71,5mm (LxAxP)
4 módulos DIN
Conectores - Terminais de parafuso integrados
ESPECIFICAÇÕES FÍSICAS TA
Dimensões - 31x50x36mm (LxAxP)
Ligações - RJ45
Fixação - Cabo de 1,5 m
Diâmetro do cabo - Máximo 16 mm
ALIMENTAÇÃO ELÉCTRICA
Fonte de alimentação auxiliar: 85 ÷ 265 VAC/DC
Consumo <=10 VA
CONTADOR DE ENERGIA
Comutação - Trifásico 3 ou 4 fios
Corrente máxima nominal - 100 A
Ligações - RJ45
INTERFACE RS485
Protocolos - ModBUS RTU
Velocidade de comunicação - 1200 a 38400 bps
ENTRADAS DIGITAIS
2 para contacto seco
SAÍDAS DIGITAIS
2 em modo de relé normalmente aberto com tensão de comutação máxima de 250 VAC/3 A, 30 VDC/3 A + 1 saída de impulsos
CERTIFICAÇÕES
Normas - EN 61326-1:2013; EN IEC 61000-3-2:2019; EN IEC 61000-3-3:2013+A1:2019; (IEC 61000-4-2; -4-3;-4-4;-4-5;-4-6;-4-8;-4-11)
Aprovações - CE
