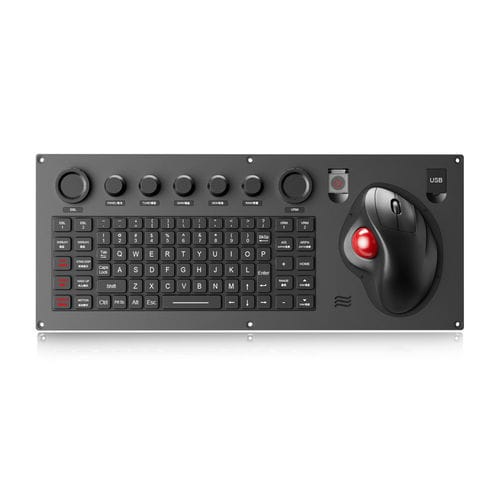

Teclado embutido K-TEK-M450-OTB-RS-BL-KC-NV-EMC

contacto carbonocom trackballpara aplicações aeroespaciais

Descrição
Teclado embutido reforçado totalmente selado IPX6 com 61 teclas, projetado para atender aos testes EMC e de adaptabilidade ambiental IEC60945-2002. Integra trackball óptico de 34,0 mm (500 CPI) removível pela parte frontal para facilitar instalação e manutenção. Superfície do teclado P+R (capas em PC + borracha) com contato de carbono e tecnologia de interruptor FPC carbon-on-gold, curso de tecla 1,50 mm ±0,10 mm e força de acionamento 1,2 N ±0,2 N; vida útil > 5 milhões de operações. Revestimento durável com propriedades antimicrobianas e resistência a produtos químicos/líquidos para ambientes severos. Placas frontal e traseira em liga de alumínio usinada CNC. Retroiluminação branca ajustável. Fixação em painel superior com 6 furos avellanados M4; opções de interface: USB ou conector aeronáutico. Botão de energia e 7 botões encoders rotativos na parte superior; 20 teclas de função programáveis à esquerda/direita.

Dimensão
450,0 mm × 185,0 mm (C × L)

Dados mecânicos
Configuração de teclas: 61 teclas (teclado) + 20 teclas de função + 7 encoders rotativos
Tecnologia de tecla: Contato de carbono + interruptor FPC carbon-on-gold
Curso da tecla: 1,50 mm ±0,10 mm
Vida útil do interruptor: > 5 milhões de operações
Força de acionamento: 1,2 N ±0,2 N

Dados elétricos
Tensão de alimentação: DC +5 V ±5%
Corrente: ≤30 mA (retroiluminação desligada), ≤300 mA (retroiluminação ligada)
Norma EMC: EN 55032:2015; EN 55035:2017
Vida útil estimada: > 5 anos
Interface: USB (opção: conector aeronáutico)
Compatibilidade OS: Windows, Linux, Unix, Mac OS X, VxWorks, Android (uC/OS a confirmar)

Adaptabilidade ambiental
Temperatura de operação: -40°C a +75°C
Temperatura de armazenamento: -45°C a +85°C
UR de operação: 3%–95%
Pressão atmosférica: 60–106 kPa
Névoa salina: 96 horas (IEC 60512-6)
Ensaio de calor úmido: +40°C, 21 dias (IEC 60512-6)
Ensaio de calor seco: +85°C, 10 dias (IEC 60512-6)

Confiabilidade
Conformidades: RoHS, CE, FCC; conformidade EMC IEC60945-2002; MIL-STD-810H (padrão); MIL-STD-461G opcional
Proteção: IPX6
Vida útil das teclas: > 5 milhões de atuações
MTBF: > 20.000 h
MTTR: < 30 min

Aplicações

• Veículo
• Aeroespacial
• Naval / Marítimo
• Radar
• Console de visualização
• Notebook robusto portátil
• Estação de solo UAV

Especificações técnicas

• Categoria: Ultra Thin Keyboard
• Modelo: K-TEK-M450-OTB-RS-BL-KC-NV-EMC
• Teclas: 61 (teclado) + 20 teclas de função + 7 encoders rotativos
• Curso da tecla: 1,50 mm ±0,10 mm
• Interruptor: Contato de carbono + FPC carbon-on-gold
• Força de acionamento: 1,2 N ±0,2 N
• Retroiluminação: Branco ajustável
• Interface: USB (opção: conector aeronáutico)
• Proteção: IPX6
• Montagem: Montagem em painel superior (6 × furos avellanados M4)
• Dimensões: 450,0 mm × 185,0 mm (C × L)
• Trackball: 34,0 mm trackball óptico, 500 CPI, removível pela frente
• Materiais: Placas frontal e traseira em liga de alumínio usinada CNC
• Faixa ambiental: Oper. -40°C a +75°C; Armazen. -45°C a +85°C
• Normas: IEC60945-2002 EMC; MIL-STD-810H (padrão); MIL-STD-461G opcional
• Vida dos interruptores: > 5 milhões de operações
