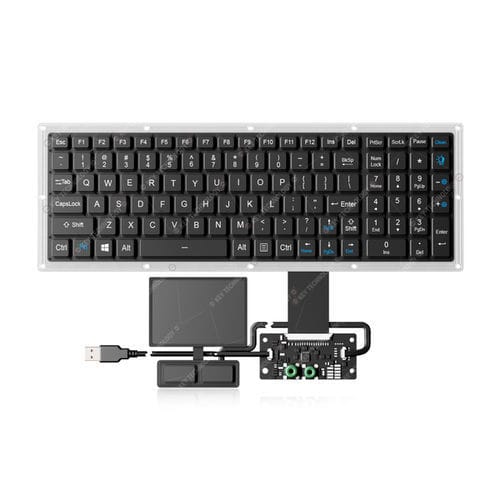

Teclado embutido K-TEK-V356KP-FN-BL-FC-PR-ANA-151B-DWP+TP85+2K

com interruptores de tesouramouse integrado com 2 teclas102 teclas

Visão geral
Teclado selado de 102 teclas com tecnologia scissor-switch e circuito impresso flexível ultra-fino integrado, touchpad reforçado para ampla faixa de temperatura com 400 DPI, teclado numérico e 12 teclas de função. Solução de montagem em painel com painel frontal IP67, retroiluminação branca ajustável, função FN+Clean para limpeza in situ e interface USB. Projetado para sistemas críticos e ambientes severos; design patenteado (Número da patente: 202422198937.6).

Recursos

• 102 teclas + 2 botões de mouse
• Tecnologia scissor-switch com curso da tecla 1,20 mm ±0,10 mm
• Painel frontal totalmente à prova d'água (IP67)
• Circuito impresso flexível ultra-fino integrado
• Touchpad reforçado para ampla temperatura, resolução 400 DPI
• Teclado numérico e 12 teclas de função (F1–F12)
• Retroiluminação branca ajustável
• Instalação em montagem de painel
• Revestimento durável e superfície antimicrobiana
• Teclas FN + Clean para limpeza sem remoção
• Atende aos requisitos MIL-STD-461G e MIL-STD-810H (ambiental e EMI/EMS)
• Design patenteado (Número da patente: 202422198937.6)

Dimensões
Teclado: 373.0 mm x 130.2 mm (C x L)
TouchPad: 86.0 mm x 61.0 mm (C x L)

Dados mecânicos
Teclas: 102 teclas + 2 botões de mouse
Interruptor: Tecnologia scissor-switch
Curso da tecla: 1,20 mm ±0,10 mm
Vida útil das teclas: > 5 milhões de operações
Força de atuação: 0.8 N ±0.2 N

Dados elétricos
Tensão de alimentação: DC +5V ±5%
Corrente nominal: ≤30 mA (retroiluminação desligada), ≤300 mA (retroiluminação ligada)
Vida útil (elétrica): > 5 anos
Interface: USB
Compatibilidade OS: Windows, Linux, Unix, Mac OS X, VxWorks, Android

MIL-STD-461G (EMC/EMI/EMS) - exemplos de cobertura

• CE101: 25Hz - 10kHz Emissões conduzidas, correntes audiofrequência, condutores de alimentação
• CE102: 10kHz - 10MHz Emissões conduzidas, potenciais RF, condutores de alimentação
• CS101: 25Hz - 150kHz Suscetibilidade conduzida, condutores de alimentação
• CS106: Suscetibilidade conduzida, transientes, condutores de alimentação
• CS112: Suscetibilidade a descargas eletrostáticas
• CS114: 4kHz - 400MHz Suscetibilidade conduzida, injeção em cabos bulk
• CS115: Suscetibilidade conduzida, injeção em cabos bulk, excitação por impulso
• CS116: 10kHz - 100MHz Suscetibilidade conduzida, transientes senoidais amortecidos
• RE101: 25Hz - 100kHz Emissões radiadas, campo magnético
• RE102: 10kHz - 18GHz Emissões radiadas, campo elétrico
• RS101: 25Hz - 100kHz Suscetibilidade radiada, campo magnético
• RS103: 10kHz - 40GHz Suscetibilidade radiada, campo elétrico

MIL-STD-810H - cobertura de ensaios ambientais e adaptabilidade
Temperatura de operação: -40°C a +60°C
Temperatura de armazenamento: -50°C a +70°C
Teste de umidade: 30°C–60°C, ciclos 95% RH, total 240 h
Pressão atmosférica: 57 kPa – 106 kPa
Vibração: 0–5.1 Hz, deslocamento 1 mm (referências transporte e operação)
Choque: acelerações de pico até 40g, durações de pulso ~11 ms, testes triaxiais
Choque térmico: ciclos entre -50°C e +70°C conforme ciclos especificados
Teste de fungos: cepas definidas, 28 dias (672 horas) de exposição
Névoa salina: NaCl 5 ±1%, pH 6.6, ciclos especificados totalizando 96 h com etapas de secagem
Teste de chuva: chuva e chuva com vento, vento ≥18 m/s, duração 3 h
Teste de poeira: procedimentos de sopro de poeira com concentrações e durações especificadas
Queda da embalagem de transporte: altura 122 cm, até 26 quedas em faces/arestas/cantos

Aplicações
Consoles de veículos, sistemas aeroespaciais e navais, consoles de radar, laptops robustos portáteis, estações terrestres UAV e outros sistemas críticos em ambientes agressivos.

Especificações técnicas

• Tipo de modelo: Teclado scissor-switch com touchpad e teclado numérico
• Teclas: 102 (+ 2 botões de mouse)
• Curso da tecla: 1,20 mm ±0,10 mm
• Força de atuação: 0.8 N ±0.2 N
• Vida útil das teclas: > 5 milhões de operações
• Retroiluminação: Branca ajustável
• Nível de proteção: IP67 (painel frontal)
• Montagem: Montagem em painel
• Interface: USB
• Tensão de alimentação: DC +5V ±5%
• Corrente: ≤30 mA (backlight off), ≤300 mA (backlight on)
• Resolução do touchpad: 400 DPI
• Temperatura de operação: -40°C a +60°C
• Temperatura de armazenamento: -50°C a +70°C
• Normas: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Dimensões: Teclado 373.0 x 130.2 mm; TouchPad 86.0 x 61.0 mm
• Patente: Número da patente 202422198937.6
